268 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ausbauen der Rückwand
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
e. Siehe Trennen der Gasleitung auf Seite 197.
f. Siehe Ausbauen des Netzkabels und der Zugentlastung auf Seite 199.
2. Entfernen Sie die Schraube, die die beiden Schutzleiterdrähte am Gasfiltergehäuse sichert.
3. Ziehen Sie die beiden Drahtverbinder von den Anschlüssen an der Oberseite des Druckwächters.
4. Entfernen Sie die beiden Befestigungsschrauben, die die CNC-Schnittstelle an der Rückwand sichern.

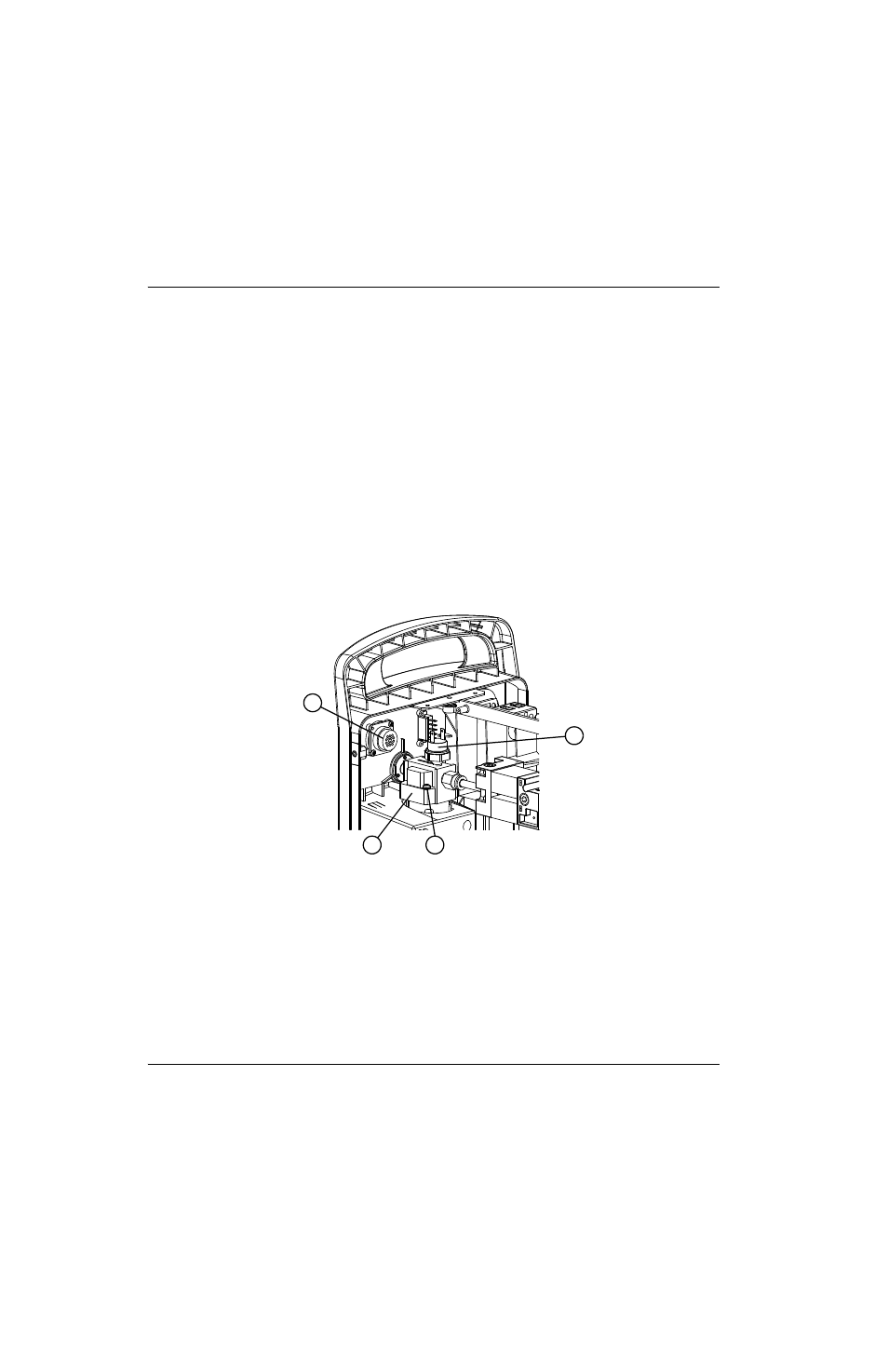

Abbildung 111
1
2 3
4
1 CNC-Schnittstelle
2 Gasfilterbaugruppe
3 Schutzleiterdrahtschraube
4 Druckwächter
