Powermax125 Wartungshandbuch 808071 253
9 – Ersetzen der Stromquellenkomponenten
8. Heben Sie das Ende der Bodenplatte der Stromquelle an
und schieben Sie die Frontplatte vorsichtig gegen die
Bodenplatte.
9. Ziehen Sie die drei Befestigungsschrauben an der
Unterseite der Frontplatte mit 23 kg-cm fest.
10. Sichern Sie den Elektrodendraht durch Anziehen der
Schraube mit 23 kg-cm an der Leistungsplatine bei J28.
11. Sichern Sie die Ausgangsdrosseldrähte durch Anziehen
der Schraube mit 40,3 kg-cm an der Leistungsplatine.
12. Führen Sie die folgenden Vorgänge aus:
a. Einbau der Lüfterhaube auf Seite 225.
b. Einbau der Wand-Verbindungsstrebe auf Seite 183.
c. Einbau der Komponentenabsperrung auf Seite 181.
d. Einbau der Stromquellenabdeckung auf Seite 180.
e. Schließen Sie die Strom- und Gasversorgung wieder an.

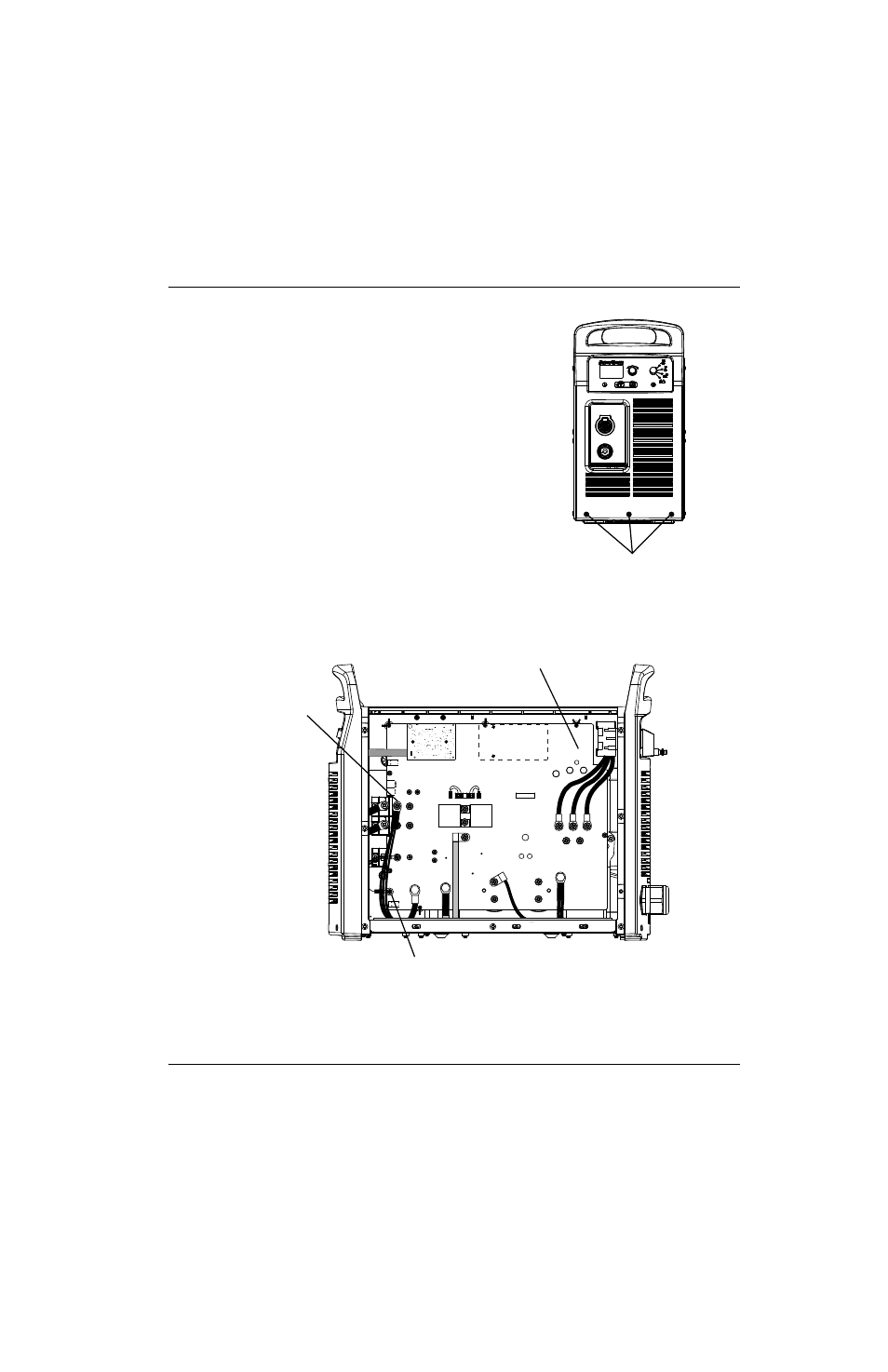

Abbildung 98
Befestigungsschrauben der Frontplatte
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG J17
RED
J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Befestigungsschraube für
Ausgangsdrosseldrähte
Befestigungsschraube für Elektrodendraht (J28)
Leistungsplatine
