Powermax125 Wartungshandbuch 808071 125
8 – Fehlerbeseitigung und Systemtests

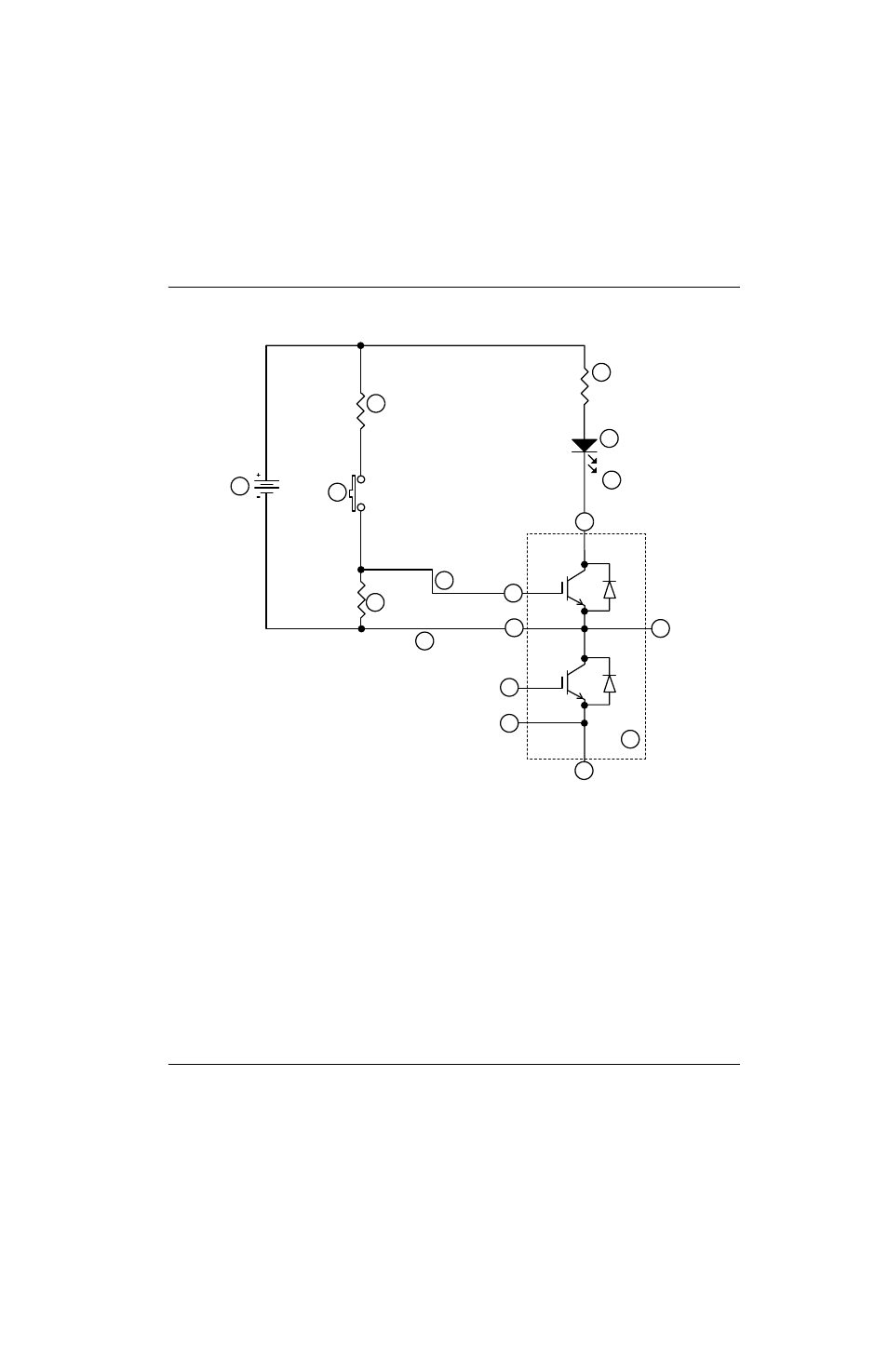

Abbildung 10 – Schaltplan für den Bau eines IGBT-Testers
3
4
5
6
7
8
9
11
12
13
14
15
16
2
10
17
1
1 Zu testendes IGBT-Modul (innerhalb der
gestrichelten Linie)
2 Kollektor („C1“ oder „3“)
3 Emitter („E2“ oder „2“)
4 Kollektor, Emitter („C2E1“ oder „1“)
5 Gate („G1“ oder „4“)
6 Emitter („E1“ oder „5“)
7 Emitter („E2“ oder „2“)
8 Gate („G2“ oder „6“)
9 Rote Minigrabber-Prüfklemme
10 D1 Rote LED-Lampe (109092)
11 R3 2,0 k (009036)
12 R4 2,0 k (009036)
13 9-VDC-Batterie
14 Drucktaster Schließer
15 R1 3,01 M (009464)
16 Schwarze Minigrabber-Prüfklemme
17 Gelbe Minigrabber-Prüfklemme
