Powermax125 Wartungshandbuch 808071 193
9 – Ersetzen der Stromquellenkomponenten
5. Führen Sie das lange Kabel mit dem kleinen Stecker zuerst durch das RS-485-Montageloch in der Rückwand.
6. Befestigen Sie die RS-485-Buchse im Montageloch in der Rückwand mit dem roten Draht nach oben (siehe
Abbildung 54). Mit den beiden mitgelieferten Schrauben mit 11,5 kg-cm anziehen.

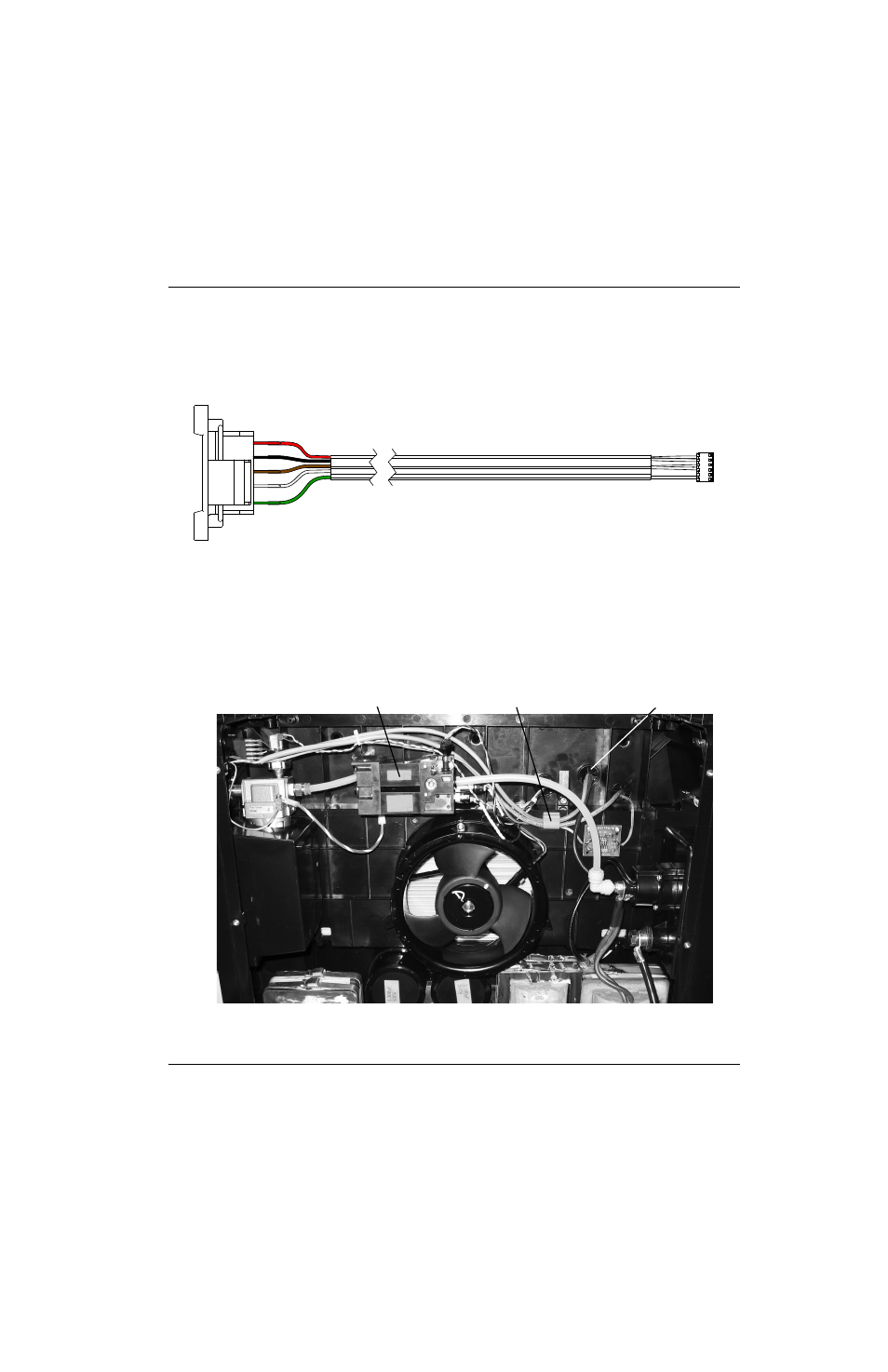

Abbildung 54
7. Führen Sie das RS-485-Kabel zusammen mit den beiden vorhandenen grauen Kabeln über das Magnetventil und
durch die Kabelklemme an der Mittelplatte.
8. Schieben Sie den kleinen Stecker des RS-485-Kabels durch die mittlere Durchführungstülle in der Mittelplatte.
Abbildung 55
Roter Draht
Kabelklemme Magnetventil Mittlere Durchführungstülle
