Powermax125 Wartungshandbuch 808071
11 – Teile

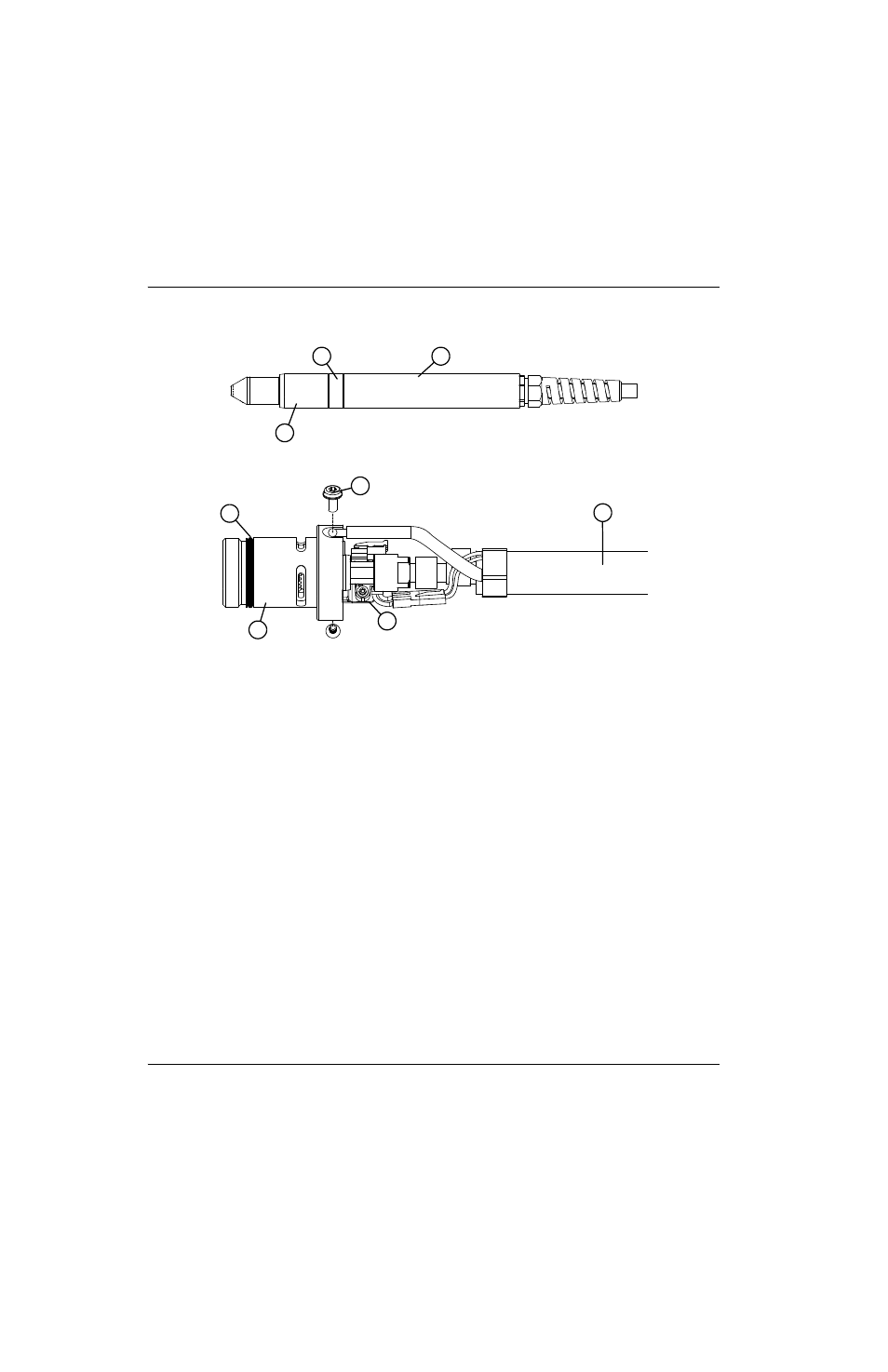

Ersatzteile für langen Duramax Hyamp 180°-Maschinenbrenner
Die Maschinenbrenner- und Schlauchpaket-Baugruppe kann im Ganzen ausgewechselt werden oder es können Teile
ersetzt werden. Teile-Nummern, die mit 059 beginnen, sind komplette Brenner- und Schlauchpaket-Baugruppen.
Teile-Nummer
Beschreibung
059519*
Duramax Hyamp Baugruppe langer 180°-Maschinenbrenner mit 4,6 m langem Schlauch
059520*
Duramax Hyamp Baugruppe langer 180°-Maschinenbrenner mit 7,6 m langem Schlauch
059521*
Duramax Hyamp Baugruppe langer 180°-Maschinenbrenner mit 10,7 m langem Schlauch
059522*
Duramax Hyamp Baugruppe langer 180°-Maschinenbrenner mit 15 m langem Schlauch
059523*
Duramax Hyamp Baugruppe langer 180°-Maschinenbrenner mit 23 m langem Schlauch
1
428248
Set: Kupplung für Duramax Hyamp 180°-Maschinenbrenner
2
428144
Set: Brennerschaft für langen Duramax Hyamp 180°-Maschinenbrenner
3
428145
Set: Montagemuffe für Duramax Hyamp 180°-Maschinenbrenner
4
428253
Set: Duramax Hyamp Ersatz-O-Ring (5)
5
075696
Klemmschraube für Pilotkabel
6
228720
Set: Ersatz-Kappensensorschalter für Duramax/Hyamp/MRT 180°-Maschinenbrenner
7
428147
Set: Ersatz-Hauptbrennerkörper für Duramax Hyamp 180°-Maschinenbrenner
8
428149
Set: Duramax Hyamp 180°-Maschinenbrenner Ersatz-Brennerschlauchpaket, 4,6 m
8
428150
Set: Duramax Hyamp 180°-Maschinenbrenner Ersatz-Brennerschlauchpaket, 7,6 m
1
3
2
7
6
4
5
8
