Powermax125 Wartungshandbuch 808071 185
9 – Ersetzen der Stromquellenkomponenten
3. Drücken Sie die Kabel durch die rechte Durchführungstülle (siehe Abbildung 46 auf Seite 186) von der
Leistungsplatinenseite zur Lüfterseite der Stromquelle.
4. Entfernen Sie die grün/gelbe Schutzleiterdrahtschraube vom Gasfiltergehäuse. (Siehe Abbildung 45.)
5. Entfernen Sie den CPC-Anschluss, indem Sie die beiden Schrauben entfernen.

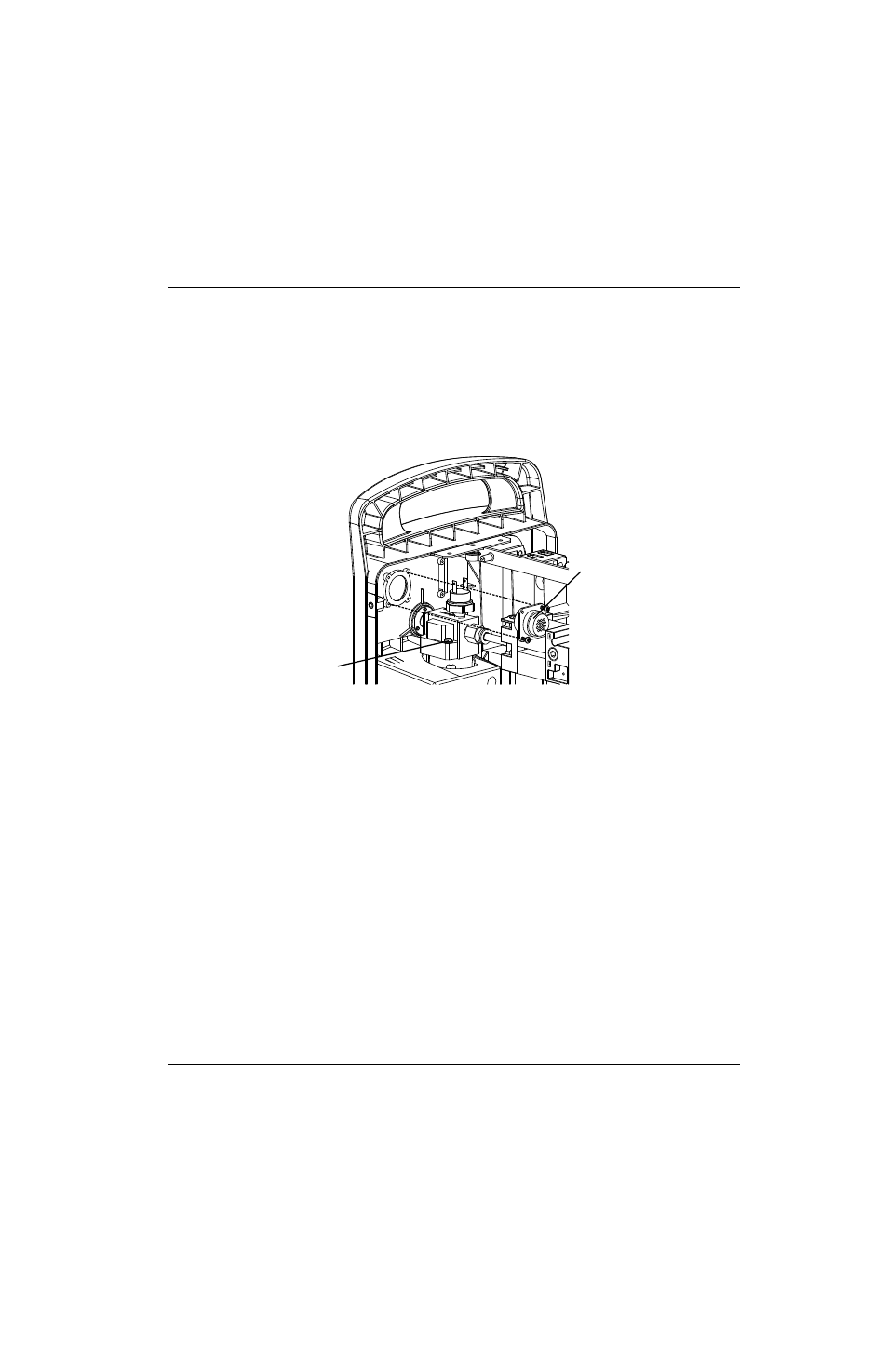

Abbildung 45
6. Entfernen Sie die zwei Schrauben aus der Spannungsteiler-Platine und bauen Sie die Spannungsteiler-Platine und
die daran angeschlossenen Kabel aus. (Siehe Abbildung 46 auf Seite 186.)
CPC-Anschluss
Schutzleiterdrahtschraube
