194 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
9. Schließen Sie den Ringkabelschuh des grün/gelben Schutzleiterdrahts an den Gewindestift zwischen der mittleren
und linken Durchführungstülle an. (Siehe Abbildung 56.) Ziehen Sie die mitgelieferte Mutter am Gewindestift mit
17,3 kg-cm fest.
10. Drücken Sie den Ringkabelschuh des Schutzleiterdrahts durch die mittlere Durchführungstülle.

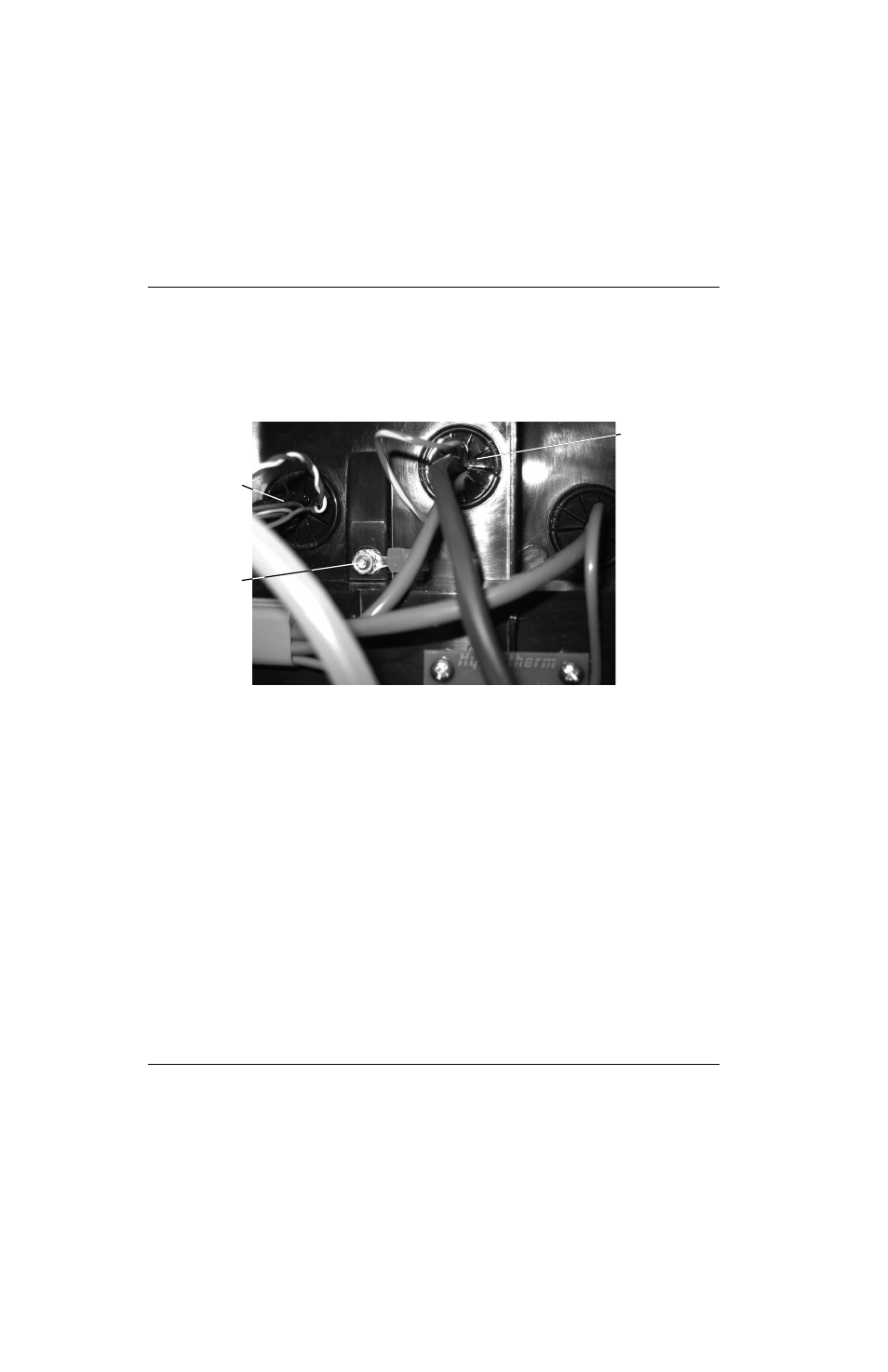

Abbildung 56
11. Befestigen Sie von der Leistungsplatinenseite der Stromquelle her die RS-485-Platine an den
Kunststoff-Montagestiften auf der Mittelplatte direkt hinter der DSP-Platine. Ziehen Sie die zwei mitgelieferten
Schrauben mit 11,5 kg-cm fest. Siehe
Abbildung 58 auf Seite 196.
12. Stecken Sie den Schutzleiterdraht-Kabelschuh am unteren linken Steckverbinder auf der RS-485-Platine an.
Linke
Durchführungstülle
Schutzleiterdraht
Mittlere
Durchführungstülle
