Powermax125 Wartungshandbuch 808071 197
9 – Ersetzen der Stromquellenkomponenten
Trennen der Gasleitung
Verschiedene Vorgänge zum Auswechseln von Teilen erfordern das Trennen der folgenden Gasleitung, um die Rückwand
von der Stromquelle wegziehen zu können.
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
2. Drücken Sie von der Lüfterseite der Stromquelle her auf den Anschluss des Schlauchs, der sich am nächsten an der
Rückwand befindet, um den Schlauch abzuziehen. (Siehe Abbildung 60 auf Seite 198.) Ziehen Sie die Rückwand
oben vorsichtig von der Stromquelle weg, bis die Gasleitung aus dem Einschubanschluss austritt.

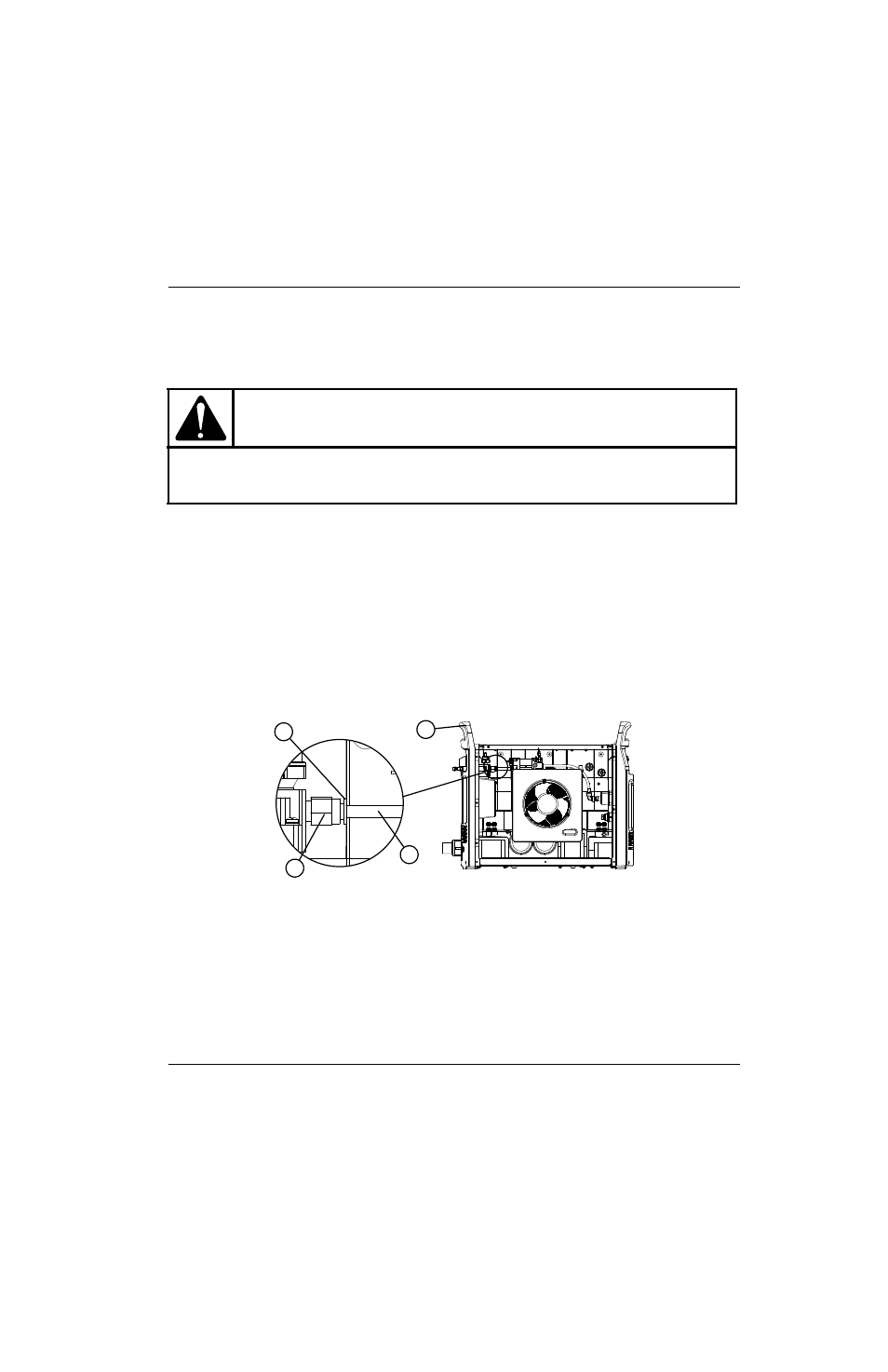

Abbildung 59
VORSICHT!
Während die Gasleitung getrennt ist, dürfen weder Staub noch andere Verschmutzungen hinein
gelangen. Die Verschmutzungen können in das Magnetventil gelangen und sich negativ auf den
Luftdruck der Anlage auswirken.
1
2
3
4
1 Kunststoffring
2 Einschubanschluss
3 Gasleitung
4 Rückseite
