Powermax125 Wartungshandbuch 808071 127
8 – Fehlerbeseitigung und Systemtests

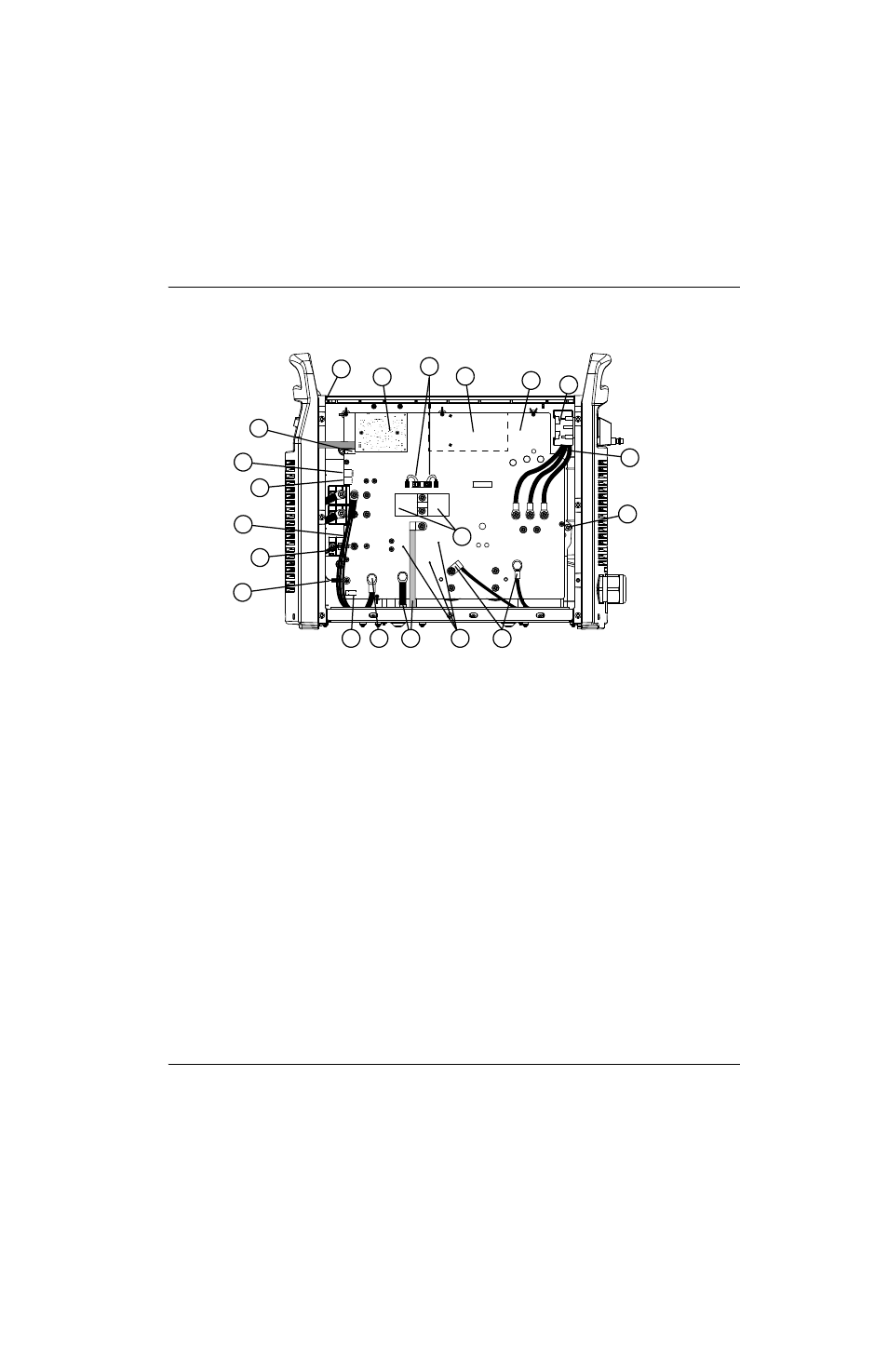

Abbildung 13 – 480 V, 600 V CSA Stromquelle Übersicht
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
1
2
3
4
5
6
7 8 9 10
11
12
13
14
15
20
16
17
18
19
1 J11
2 J17
3 J18
4 Ausgangsdrosseldrähte
5 Düsendrähte
6 Elektrodendraht
7 J32
8 Werkstückkabel
9 Transformatordrähte
10 Testpunkte
11 4-μF-Kondensatoren
12 BLK-Drosseldrähte
13 Erde
14 AC-Eingangsdrähte
15 Netzschalter
16 Leistungsplatine
17 Sperrwandler
18 Gate-Steueranschlüsse
19 DSP-Leiterplatte
20 Steuerplatine
