9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Lüfterhaube
Ausbau der Lüfterhaube
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
2. Greifen Sie die Lüfterhaube mit beiden Händen.
3. Ziehen Sie die Lüfterhaube gerade vom Lüftergehäuse ab.

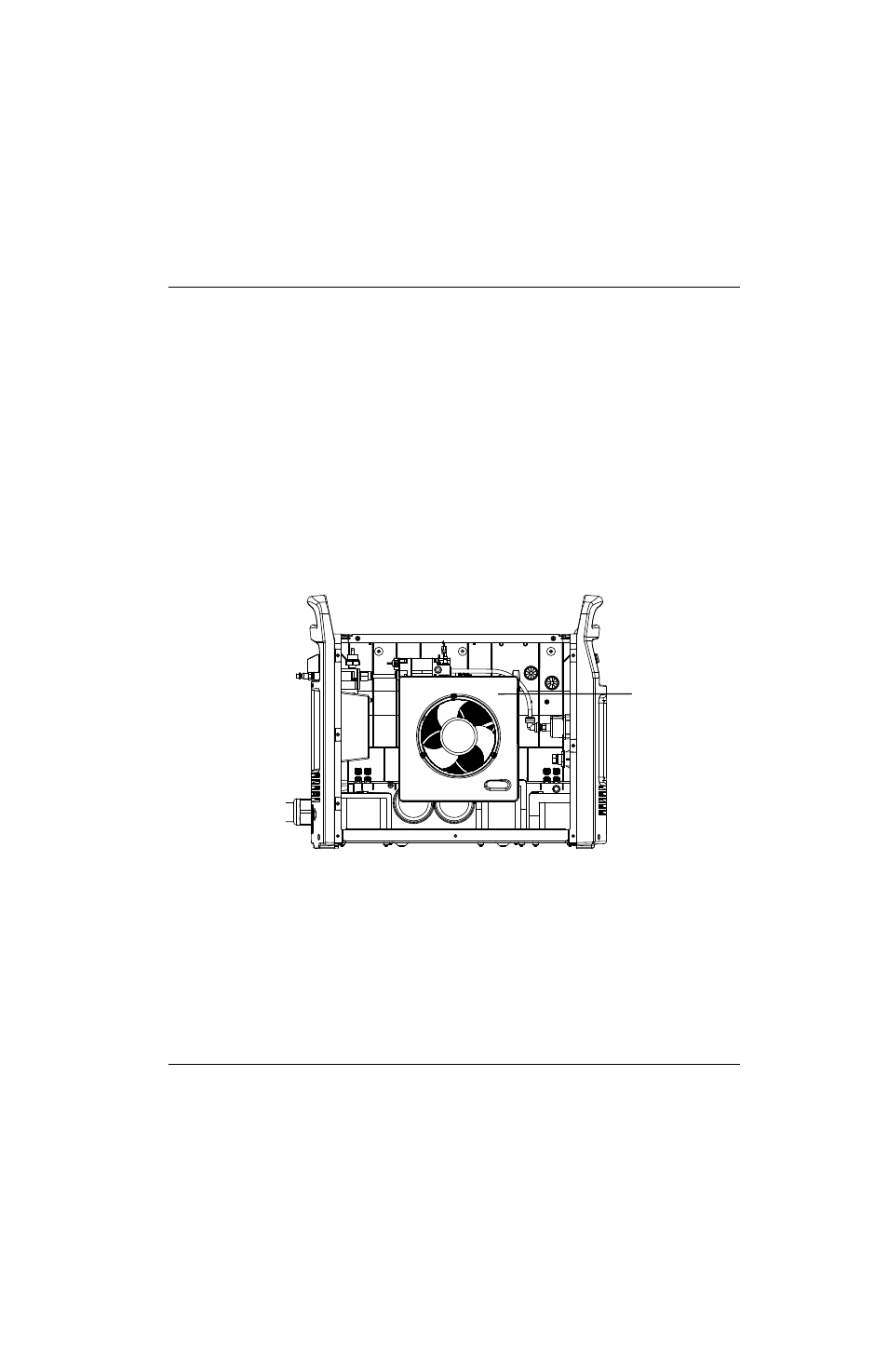

Abbildung 77
Einbau der Lüfterhaube
1. Richten Sie die drei Kunststoffstifte an der Rückseite der Lüfterhaube an den entsprechenden Löchern
im Lüftergehäuse aus.
2. Setzen Sie die Lüfterhaube gerade auf das Lüftergehäuse.
3. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
b. Schließen Sie die Strom- und Gasversorgung wieder an.
Set-Nr. Beschreibung
228910 Set: Powermax105/125 Lüfterhaube
Lüfterhaube
