Powermax125 Wartungshandbuch 808071 255
9 – Ersetzen der Stromquellenkomponenten
4. Entfernen Sie von der Lüfterseite her die beiden Befestigungsschrauben an der Unterseite des Transformators.
5. Entfernen Sie die unteren beiden Lüfter-Befestigungsschrauben. Die Schrauben befinden sich direkt hinter den
unteren Öffnungen im Lüftergehäuseanschluss.
6. Schieben Sie die Lüfter-Bodenplatte nach links, so dass sie beim Ausbau des Transformators nicht stört.

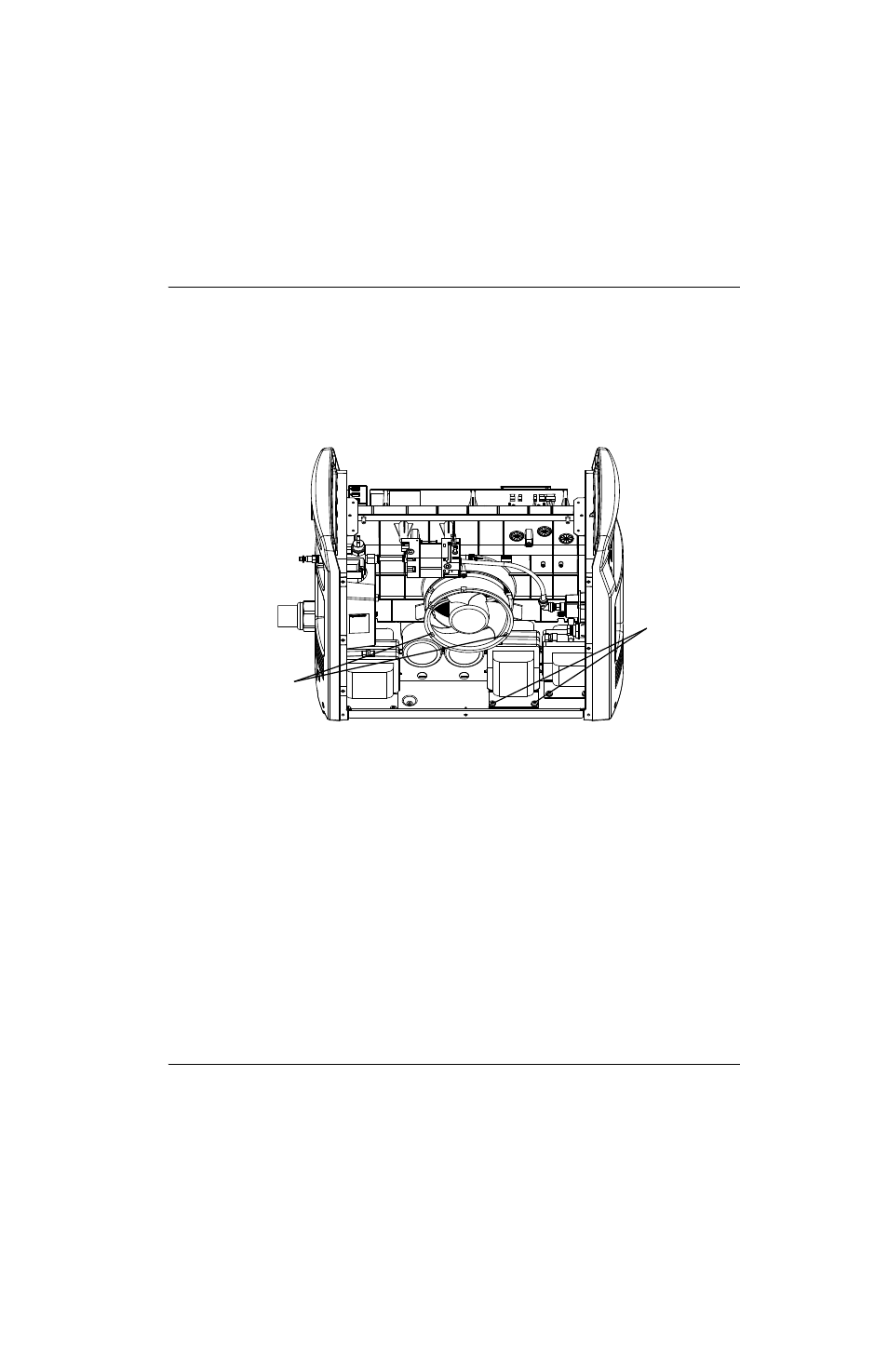

Abbildung 100
J1 J2 J3 J5 J6
Untere Öffnungen im
Lüftergehäuseanschluss
Transformator-Befes
tigungsschrauben
