Powermax125 Wartungshandbuch 808071 35
2 – Konfiguration der Stromquelle

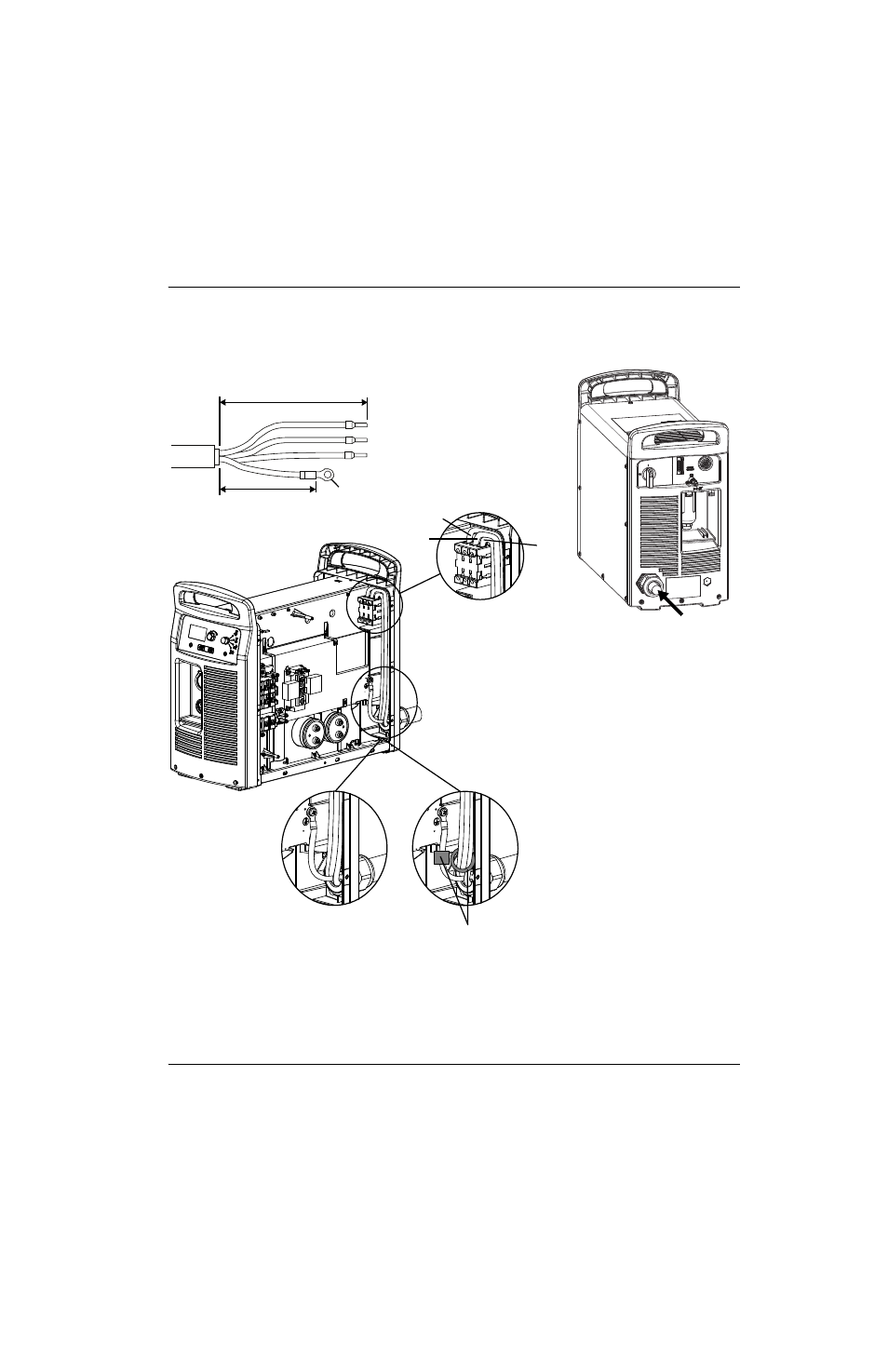

Die Drähte des Netzkabels wie in der folgenden Abbildung gezeigt abisolieren und vorbereiten. Bei CE-Geräten sind
Ferritkerne um die drei Netzdrähte und den Schutzleiterdraht angebracht; bei CSA- und CCC-Modellen befinden sich
keine Ferritkerne auf den Drähten des Netzkabels.
 Bei CCC-Geräten ist kein Netzkabel im Lieferumfang enthalten. Für
CE-Kennzeichnungs-Konformität Netzkabelset 228886 installieren.
L1
L2
L3
L1
L2
L3
Masse
419 mm
203 mm
6 mm
Leitung durch Zugentlastung
führen und befestigen
CSA/CCC-Netzkabel
(ohne Ferritkerne)
CE-Netzkabel
(Ferritkerne auf Netzdrähten
und Schutzleiterdraht)
