8 – Fehlerbeseitigung und Systemtests

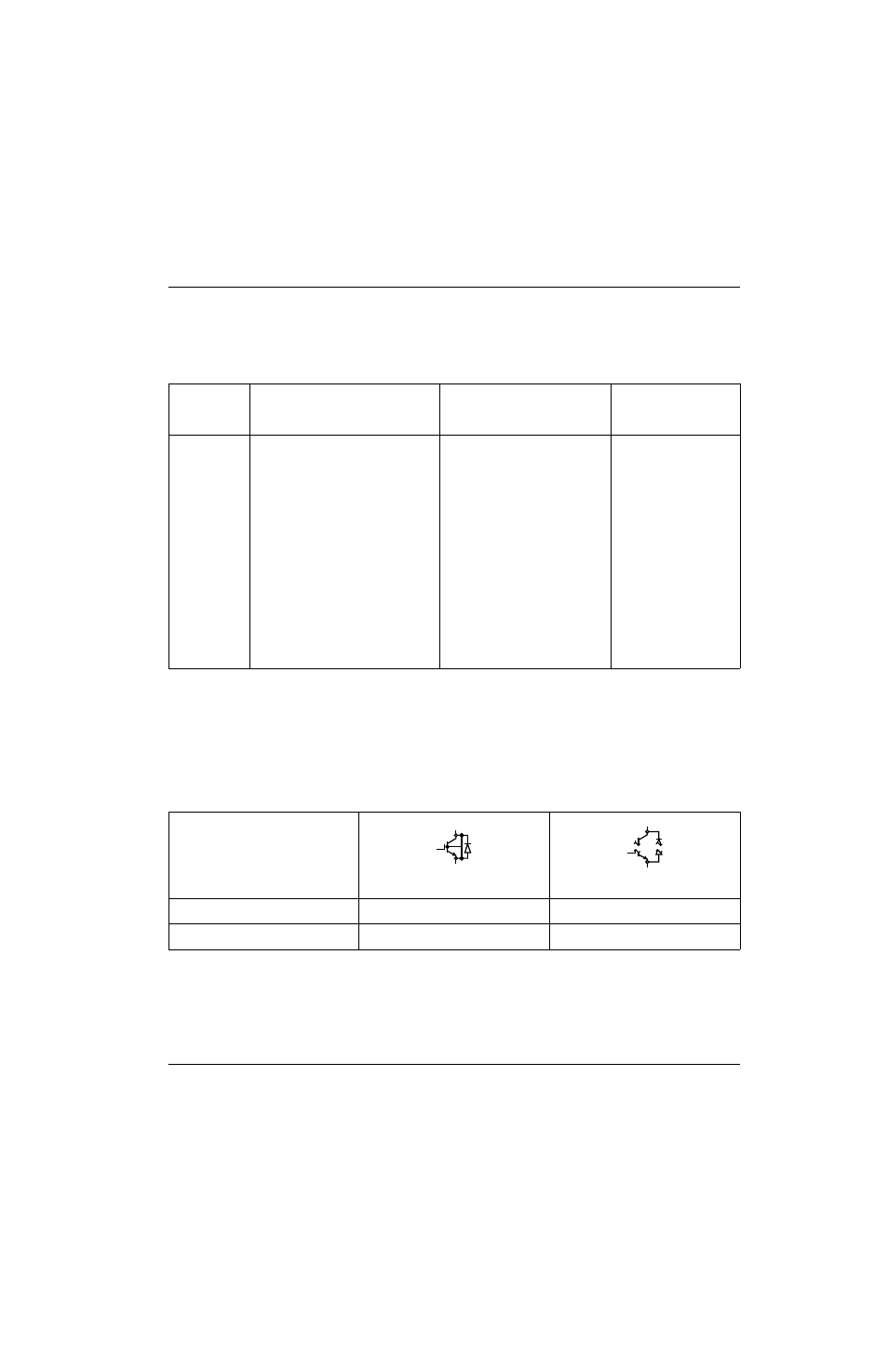

IGBT-Gerätetest mit dem Hypertherm-Tester
Wenn Sie den Hypertherm IGBT-Tester verwenden, drücken Sie den Schalter in die gewünschte Position, um jeden Test
wie in der folgenden Tabelle beschrieben durchzuführen.
Fehlerbeseitigung beim Hypertherm IGBT-Tester
1. Prüfen Sie die Leitungen und den IGBT-Tester auf Schäden.
2. Stellen Sie sicher, dass die Batteriespannung höher als 8 V ist.
3. Testen Sie den IGBT-Tester selbst gemäß der folgenden Tabelle. Wenn die Ergebnisse nicht mit der Tabelle
übereinstimmen, sollten Sie die Leitungsanschlüsse ersetzen.
Schalterpo-
sition
LED
Dies kann bedeuten Korrekturmaßnahme
Fehler OK Batterie
Links X – – IGBT hat Kurzschluss Ersetzen Sie den IGBT
Links – X – IGBT hat den Kurzschlusstest
bestanden Keine
Links – – X Batteriespannung unter 8 V Ersetzen Sie die Batterie
Links – – – Verbrauchte Batterie Ersetzen Sie die Batterie
Rechts X – – IGBT hat Unterbrechung Ersetzen Sie den IGBT
Rechts – X – IGBT hat den Unterbrechungstest
bestanden Keine
Rechts – – X Batteriespannung unter 8 V Ersetzen Sie die Batterie
Rechts – – – Verbrauchte Batterie Ersetzen Sie die Batterie
Leitungen anschließen
Kurzschlusstest
Unterbrechungstest
Keine OK Fehler
Rot zu schwarz Fehler OK
