Powermax125 Wartungshandbuch 808071 191
9 – Ersetzen der Stromquellenkomponenten

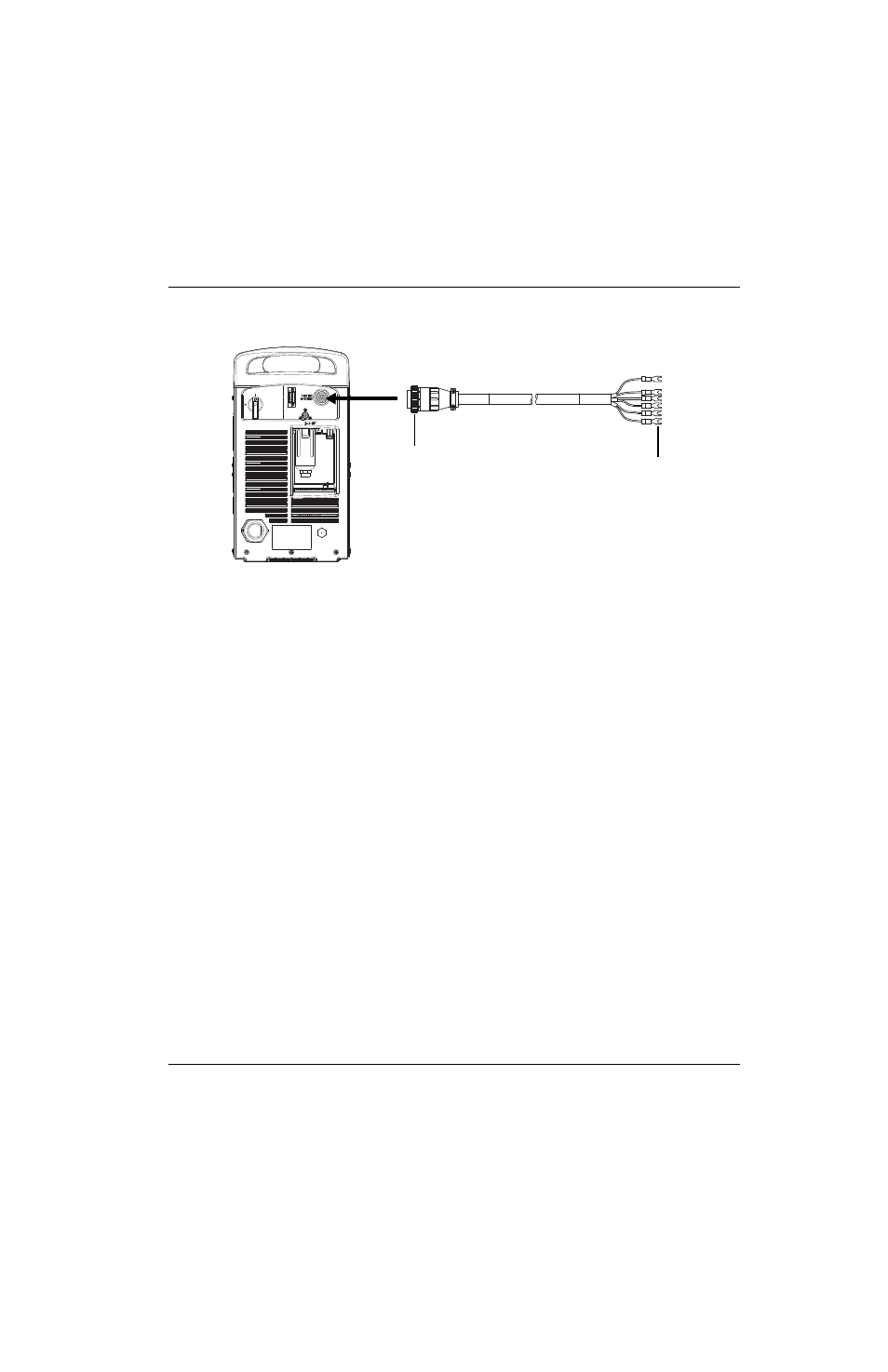

Abbildung 52
Installation des seriellen Kabels für die RS-485-Schnittstelle
Informationen zum Anschließen eines externen Geräts an die serielle RS-485-Schnittstelle und zu den Teile-Nummern
der Kabel für die serielle RS-485-Schnittstelle von Hypertherm finden Sie unter.
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
2. Lösen Sie den rechten Rand des Netzschalter-Etiketts mit einem Messer oder Schlitzschraubendreher.
(Siehe Abbildung 53.)
3. Ziehen Sie die rechte Hälfte des Etiketts bis zur Perforierung zurück.
4. Drücken Sie auf die linke Hälfte des Etiketts und reißen Sie gleichzeitig die rechte Hälfte ab. Entsorgen Sie die rechte
Hälfte des Etiketts.
Set-Nr. Beschreibung
228539 Set: Serielle Schnittstelle, interne Kabel und RS-485-Platine
CPC
Flachsteckeranschlüsse
