196 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten

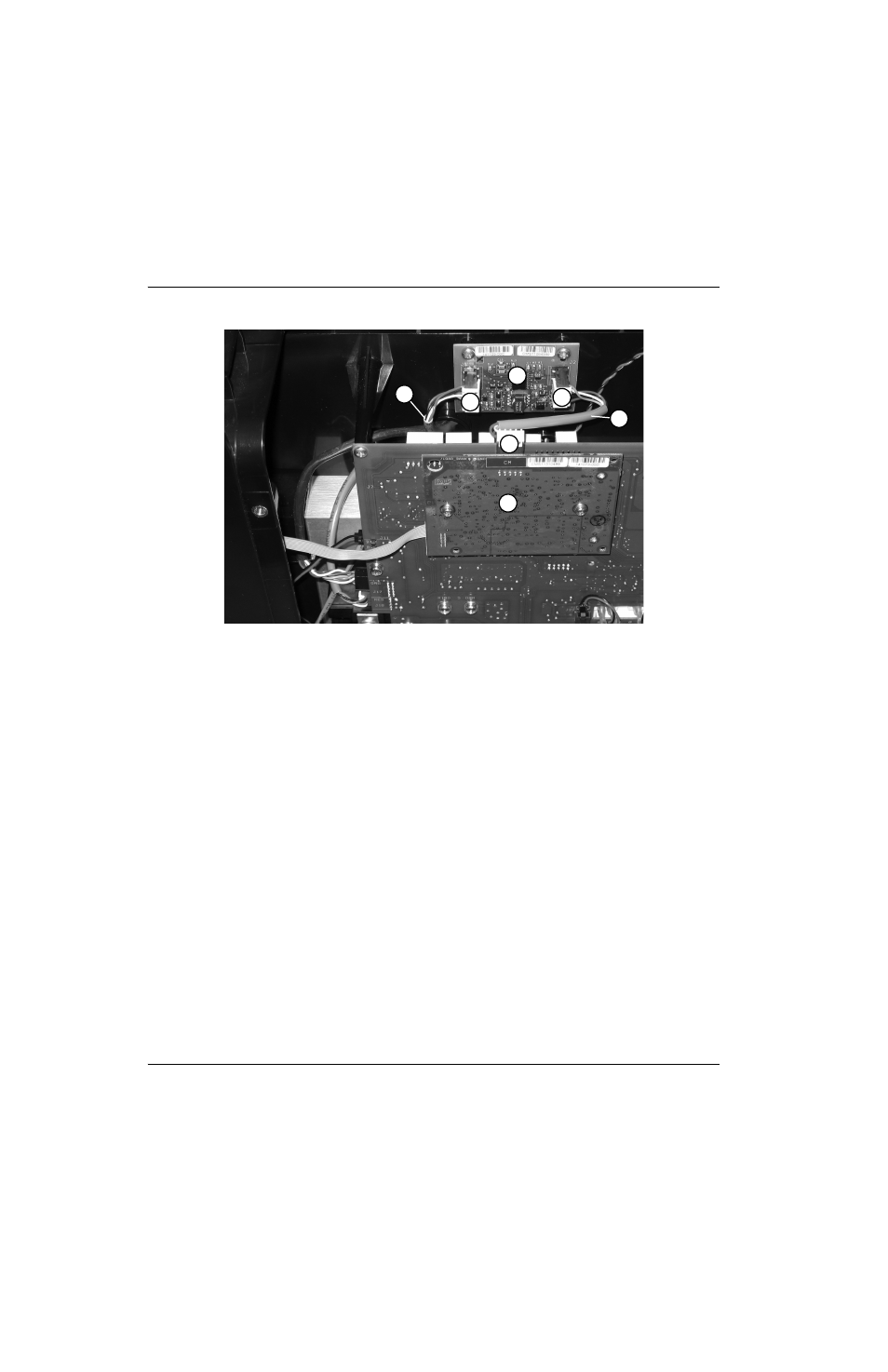

Abbildung 58
16. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.
b. Siehe Einbau der Komponentenabsperrung auf Seite 181.
c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
d. Schließen Sie die Strom- und Gasversorgung wieder an.
4
5
2
1
3
6
7
1 Stiftleiste J1
2 Langes RS-485-Kabel
3 DSP-Platine
4 Stiftleiste J7
5 Kurzes RS-485-Kabel
6 Stiftleiste J2
7 RS-485-Platine
