178 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Installation des optionalen Filtersets
1. Trennen Sie die Strom- und Gasversorgung. (Siehe Trennen der Strom- und Gasversorgung auf Seite 174)
2. Ziehen Sie die Gaseinlass-Armatur von der Anschlussbuchse .

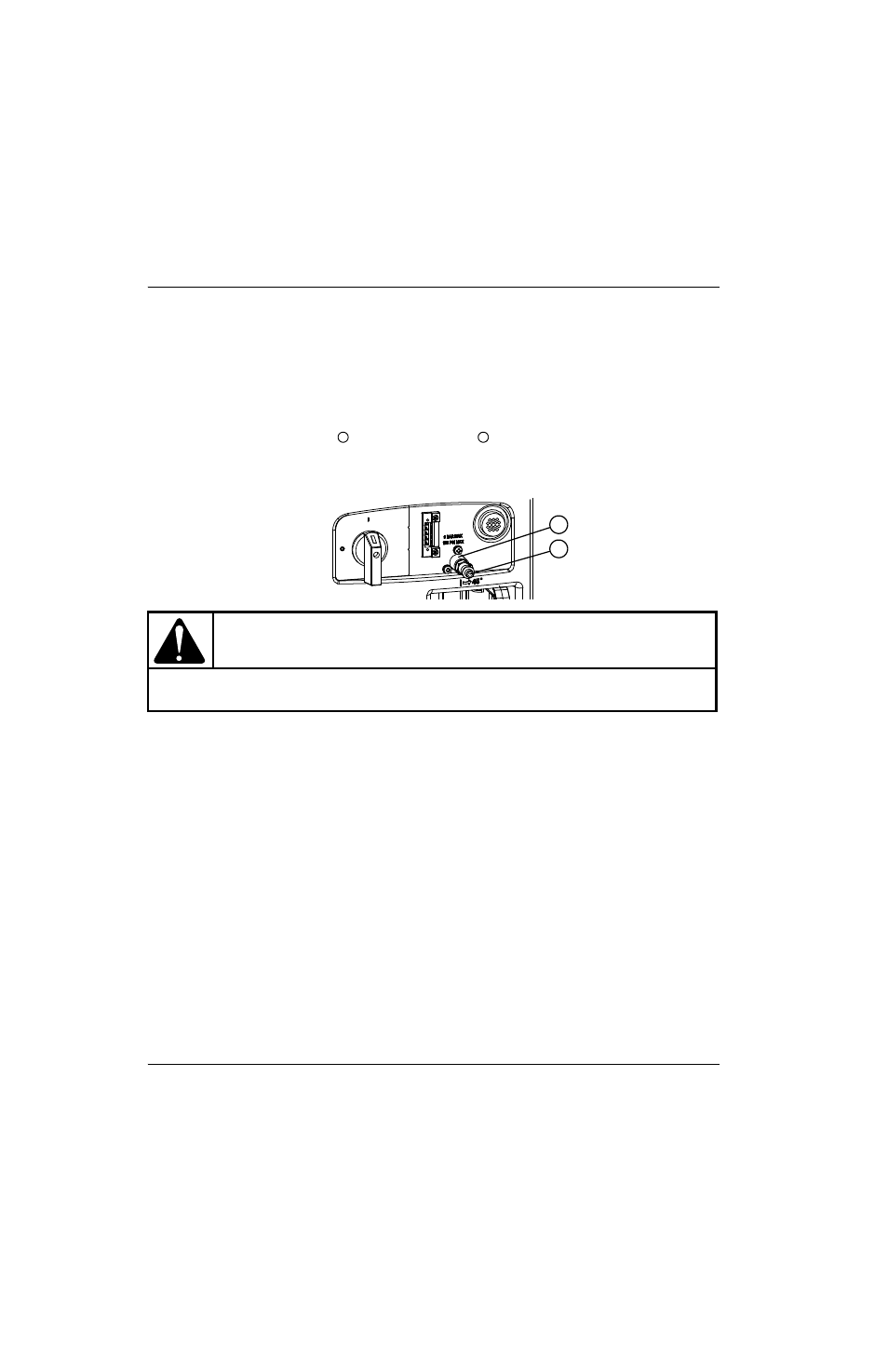

Abbildung 36
3. Tragen Sie Gewindedichtmittel auf die Adapter-Verschraubung auf und schrauben Sie sie fest in die
Anschlussbuchse. (Siehe Abbildung 37 auf Seite 179.)
4. Tragen Sie das Gewindedichtmittel auf die andere Seite der Adapter-Verschraubung auf und schrauben Sie den
Filter in die Adapter-Verschraubung. Der Pfeil muss in Richtung Stromquelle zeigen.
5. Tragen Sie Gewindedichtmittel auf die Gaseinlass-Armatur auf und schrauben Sie sie fest in den Filter.
Set-Nr. Beschreibung
228890 Set: Eliminizer-Gasfilter mit Metallschutzabdeckung für Powermax105/125
VORSICHT!
Verwenden Sie niemals PTFE-Band bei Verbindungen. Verwenden Sie für Außengewinde
ausschließlich flüssige oder pastöse Gewindedichtmittel.
1 2
1
2
