214 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Leistungsplatine
Ausbau der Leistungsplatine
Führen Sie die unten beschriebenen Anweisungen durch. Nehmen Sie dabei Bezug auf die entsprechende Abbildung:
 Abbildung 74 – 480 V / 600 V CSA-Leistungsplatine auf Seite 216
 Abbildung 75 – 400 V CE / 380 V CCC-Leistungsplatine auf Seite 217
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der DSP-Platine auf Seite 212.
2. Ziehen Sie die fünf Drahtverbinder ab, die sich an J1, J2, J3, J5 und J6 auf der Bauteilseite der Leistungsplatine
befinden.

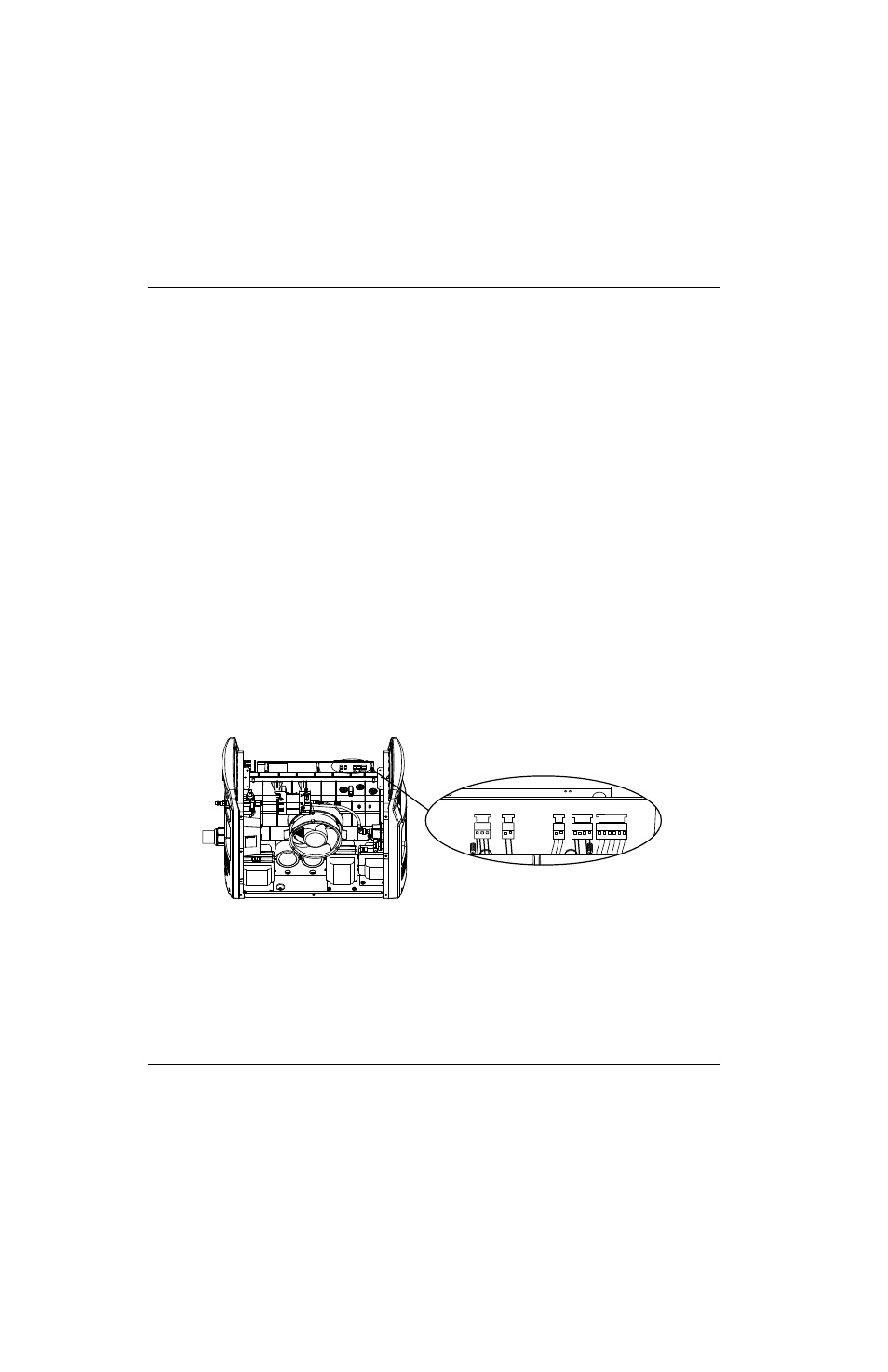

Abbildung 73
3. Trennen Sie die Gate-Steuerdrahtverbinder (J21, J22) von der Leistungsplatine.
4. Bauen Sie die beiden 4-μF-Kondensatoren aus der Leistungsplatine aus.
5. Entfernen Sie alle Schrauben und Bolzen, die die Drähte an der Leistungsplatine sichern.
6. Entfernen Sie die verbleibenden Schrauben von der Leistungsplatine, mit Ausnahme der sieben Leiterplatten- und
der beiden Transformator-Befestigungsschrauben.
Set-Nr. Beschreibung
428123 Set: Powermax125 Leistungsplatine 480 V CSA (141204)
428124 Set: Powermax125 Leistungsplatine 600 V CSA (141290)
428122 Set: Powermax125 Leistungsplatine 400 V CE/380 V CCC (141207)
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
