Powermax125 Wartungshandbuch 808071
285

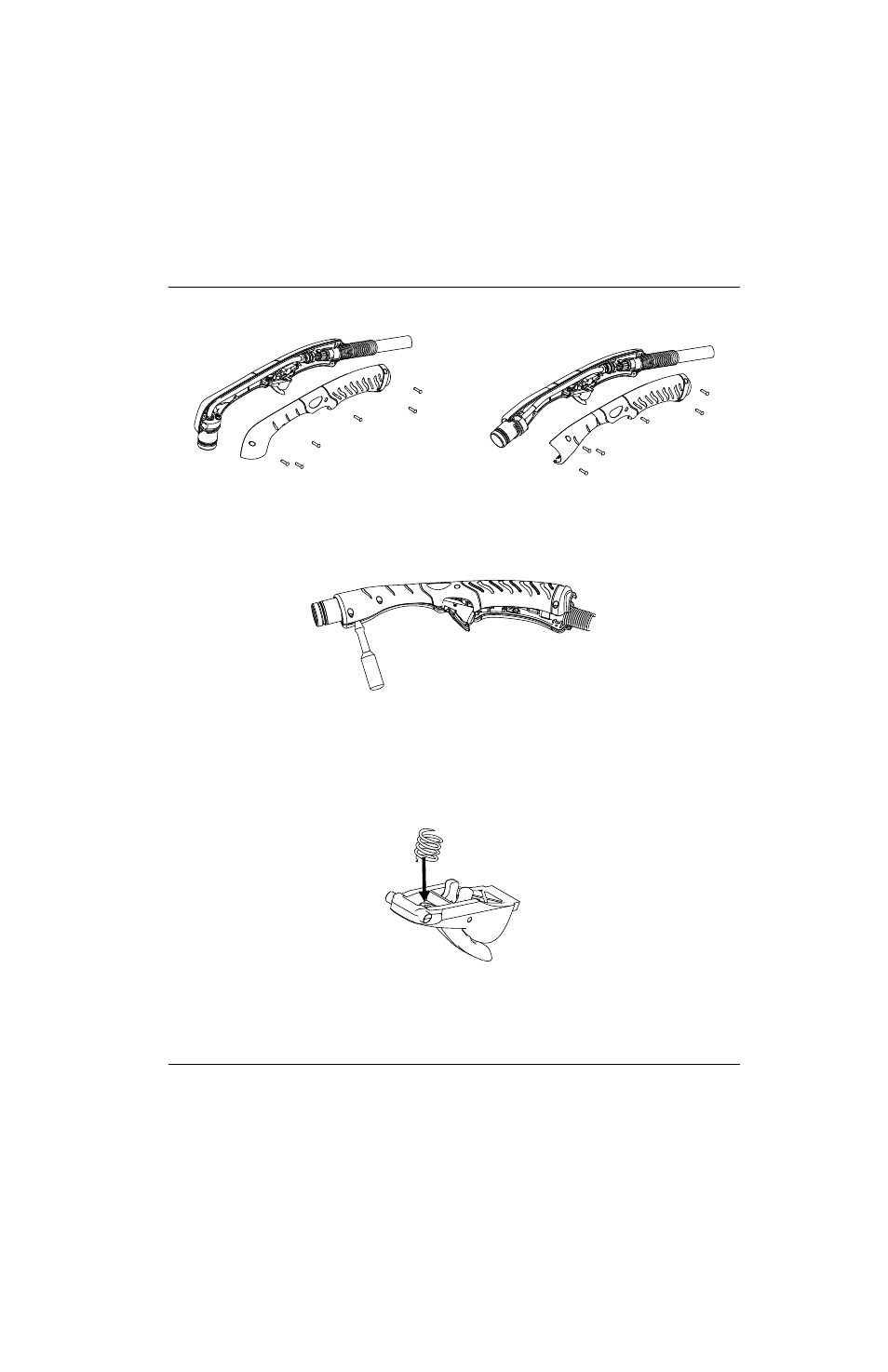

10 – Auswechseln der Brennerkomponenten
Abbildung 129
Heben Sie beim 15°-Handbrenner vorsichtig das rechte Ende des Griffs ab. Führen Sie
am linken Ende einen Schlitzschraubendreher zwischen die Griffseiten ein. Drehen Sie
den Schlitzschraubendreher vorsichtig, um den Griff zu öffnen. (Siehe
Abbildung 130
6. Halten Sie die Feder fest und schieben Sie Wippentaster und Feder nach oben und aus dem Griff heraus. Legen Sie
diese zur Seite.
7. Drücken Sie die neue Wippentaster-Feder zusammen und in die vordere Hälfte des neuen Wippentasters. Schieben
Sie Wippentaster und Feder in die richtige Position.
Abbildung 131
8. Achten Sie darauf, dass Griff und Gasarmatur-Flansch die Drähte nicht einklemmen und richten Sie die linke
Griffhälfte an der rechten Hälfte aus. Prüfen Sie, ob beide Drehzapfen des Wippentasters in den Drehzapfenlöchern
sitzen. (Siehe
