9 – Ersetzen der Stromquellenkomponenten
Einbauen der BLK-Drossel
1. Setzen Sie die BLK-Drossel in die Stromquelle ein und führen Sie gleichzeitig die BLK-Drosseldrähte durch die
Öffnung an der Unterseite der Mittelplatte.
2. Schieben Sie die Laschen an der Vorderseite der BLK-Drossel in die Schlitze in der Bodenplatte der Stromquelle.
3. Ziehen Sie die beiden mitgelieferten Befestigungsschrauben an der Unterseite der BLK-Drossel mit 69,1 kg-cm an.
4. Sichern Sie die BLK-Drosseldrähte mit der Blech- und der Metallschraube, die in Schritt 2 auf Seite 259 entfernt
wurden, an der Leistungsplatine. Ziehen Sie die Blechschraube mit 40,3 kg-cm und die Metallschraube bei J25 mit
63,4 kg-cm an.

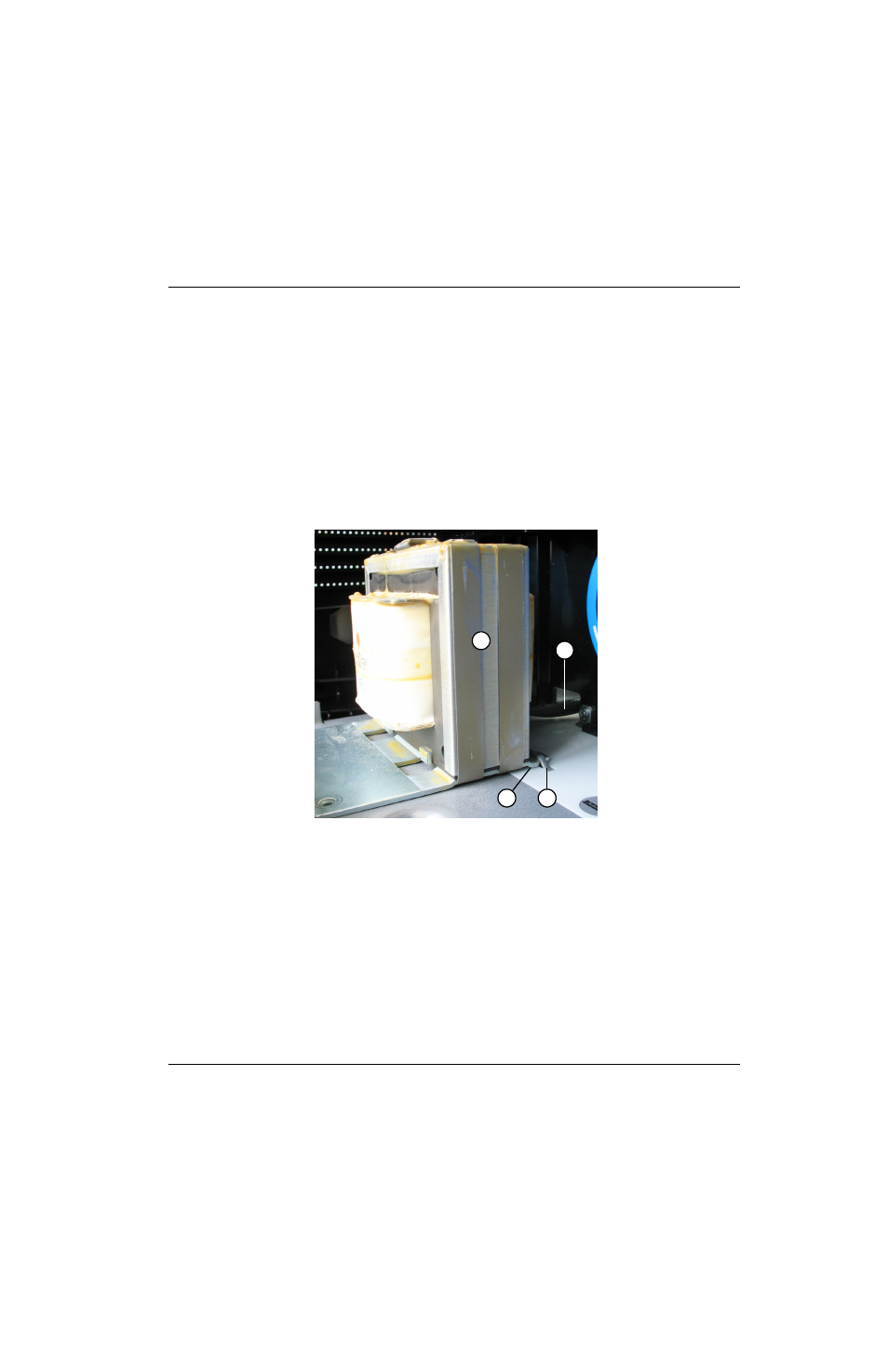

Abbildung 106
5. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Lüfterhaube auf Seite 225.
b. Siehe Einbau der Komponentenabsperrung auf Seite 181.
c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
d. Schließen Sie die Strom- und Gasversorgung wieder an.
1
2 3
4
1 BLK-Drossel
2 BLK-Drossellasche
3 Schlitz in Bodenplatte
4 BLK-Drosseldrähte (2)
