226 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ersetzen des Lüfters
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
d. Siehe Ausbau der Lüfterhaube auf Seite 225.

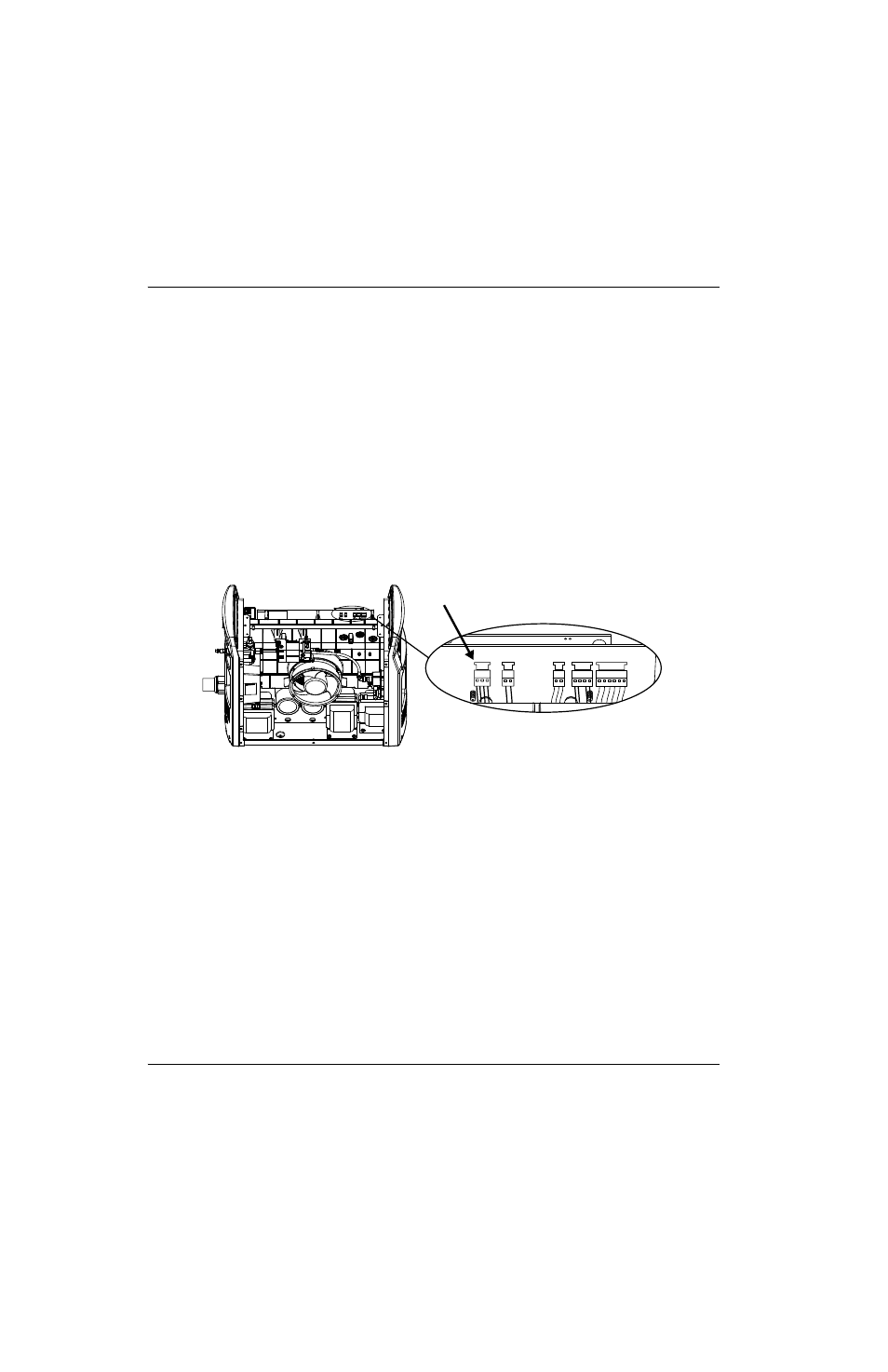

2. Ziehen Sie den Steckverbinder J1 von der Rückseite der Leistungsplatine ab.
Abbildung 78
3. Ziehen Sie den Lüfterdraht und den Steckverbinder durch die linke Durchführungstülle von der Lüfterseite der
Stromquelle. (Siehe Abbildung 79 auf Seite 227.)
4. Entfernen Sie die drei Befestigungsschrauben, die sich hinter dem Lüfterflansch befinden.
5. Bauen Sie den Lüfter aus der Stromquelle aus.
6. Richten Sie den Lüfter so aus, dass die Drähte von oben rechts am Lüfter langgezogen werden (siehe Abbildung
79). Ziehen Sie die drei mitgelieferten Befestigungsschrauben mit 23 kg-cm fest.
7. Führen Sie den Lüfterdraht durch die linke Durchführungstülle.
8. Stecken Sie den Lüfterdrahtverbinder in den Anschluss J1 auf der Leistungsplatine.
Set-Nr. Beschreibung
228881 Set: Powermax105/125 Lüfterbaugruppe
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
