Powermax125 Wartungshandbuch 808071 179
9 – Ersetzen der Stromquellenkomponenten

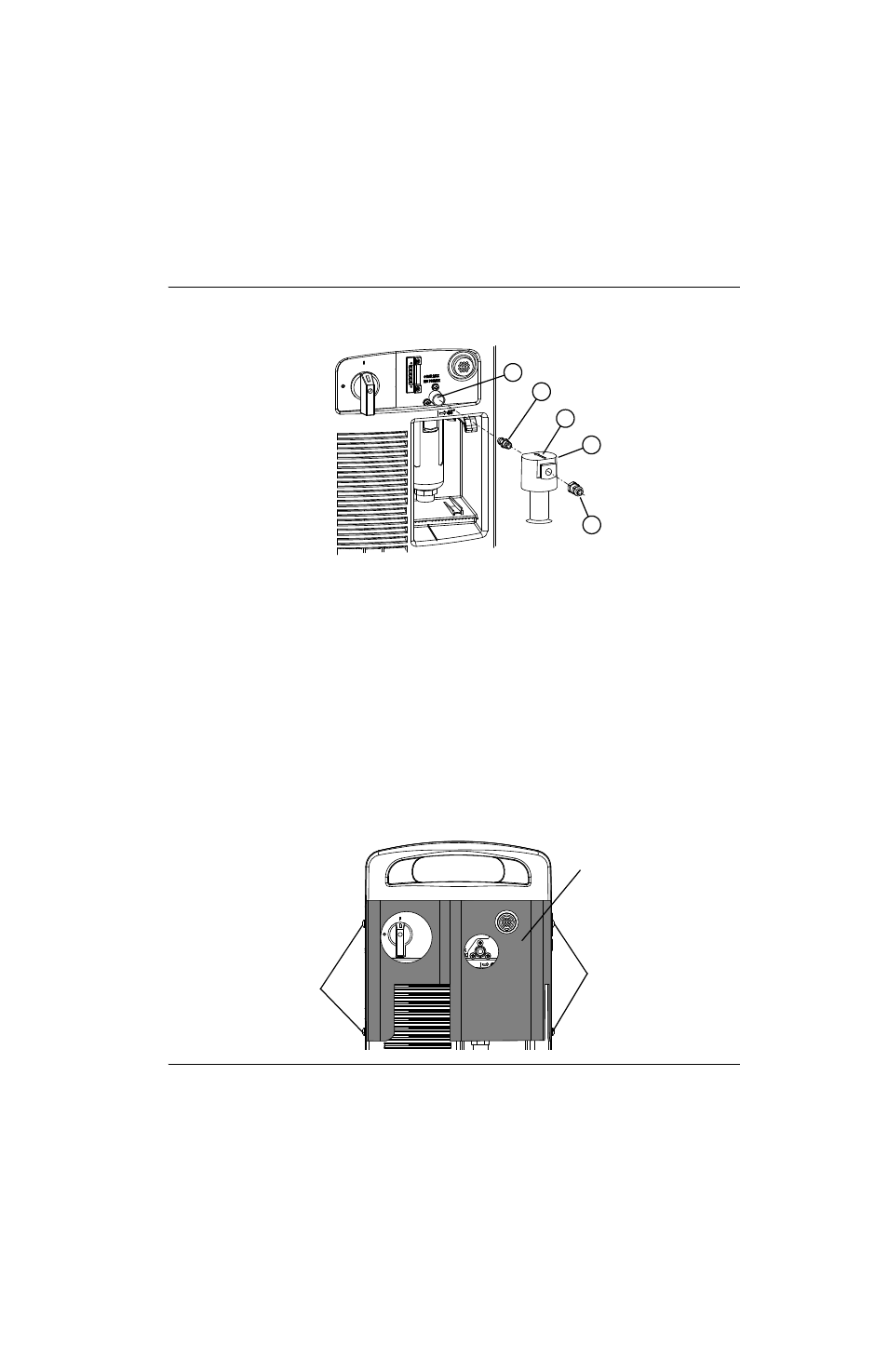

Abbildung 37
6. Entfernen Sie die beiden oberen Schrauben an jeder Seite der Stromquelle (Abbildung 38).
7. Setzen Sie die Filterabdeckung auf den Filter an der Rückseite der Stromquelle. Richten Sie dabei die
Schraubenlöcher an den Löchern in der Stromquellenabdeckung aus.
8. Stecken Sie die vier im Set enthaltenen Schrauben durch die Filter- und die Stromquellenabdeckung. Ziehen Sie die
Schrauben mit 23 kg-cm fest.
9. Schließen Sie die Strom- und Gasversorgung wieder an.
Abbildung 38
1
2
3
4
5
1 Gaseinlass-Armatur
2 Anschlussbuchse
3 Adapter-Verschraubung
4 Pfeil zeigt zur Stromquelle
5 Filter
Schraube
Filterabdeckung
Schraube
