 Installieren Sie erneut die DSP-Platine mit getrenntem Flachbandkabel. Wenn der Wert jetzt richtig ist, ersetzen
Sie die Steuerplatine. Anderenfalls ersetzen Sie die DSP-Platine.
Test 6 – Brenner klemmt offen/Brenner klemmt geschlossen
Problem: Beim Einschalten tritt kein Fehler auf, aber der Störfallcode 0-30 wird beim Versuch, den Brenner zu zünden,
auf dem Bedienerbildschirm angezeigt.
Stellen Sie sicher, dass alle Verschleißteile ordnungsgemäß im Brenner installiert sind.
In einem Gerät, das mit installiertem Brenner und installierten Verschleißteilen im Leerlauf (kein Startsignal) arbeitet, sollte
ein Durchgang zwischen den schwarzen Doppeldrähten am mittleren Anschluss des Pilotlichtbogen-IGBTs und dem
roten, an J28 angeschlossenen Draht sein. Wenn Gas durch den Brenner strömt (Gastestmodus 1), sollte zwischen
diesen beiden Punkten ein sehr hoher Widerstand sein.
 Um das Gerät in den Gastestmodus zu schalten, rufen Sie den Wartungsbildschirm auf
(siehe
Anzeige des Wartungsbildschirms auf Seite 131), bewegen den Cursor auf „G“
(Gas) und schalten mit dem Stellknopf auf „1“ (Gastestmodus) um. Wenn kein
Luftdurchfluss erfolgt, ist möglicherweise der Druckregler defekt. Prüfen Sie das
Fehlerprotokoll auf 3-20-n Störfälle. (Siehe
Durchführung eines Gastests auf Seite 133)

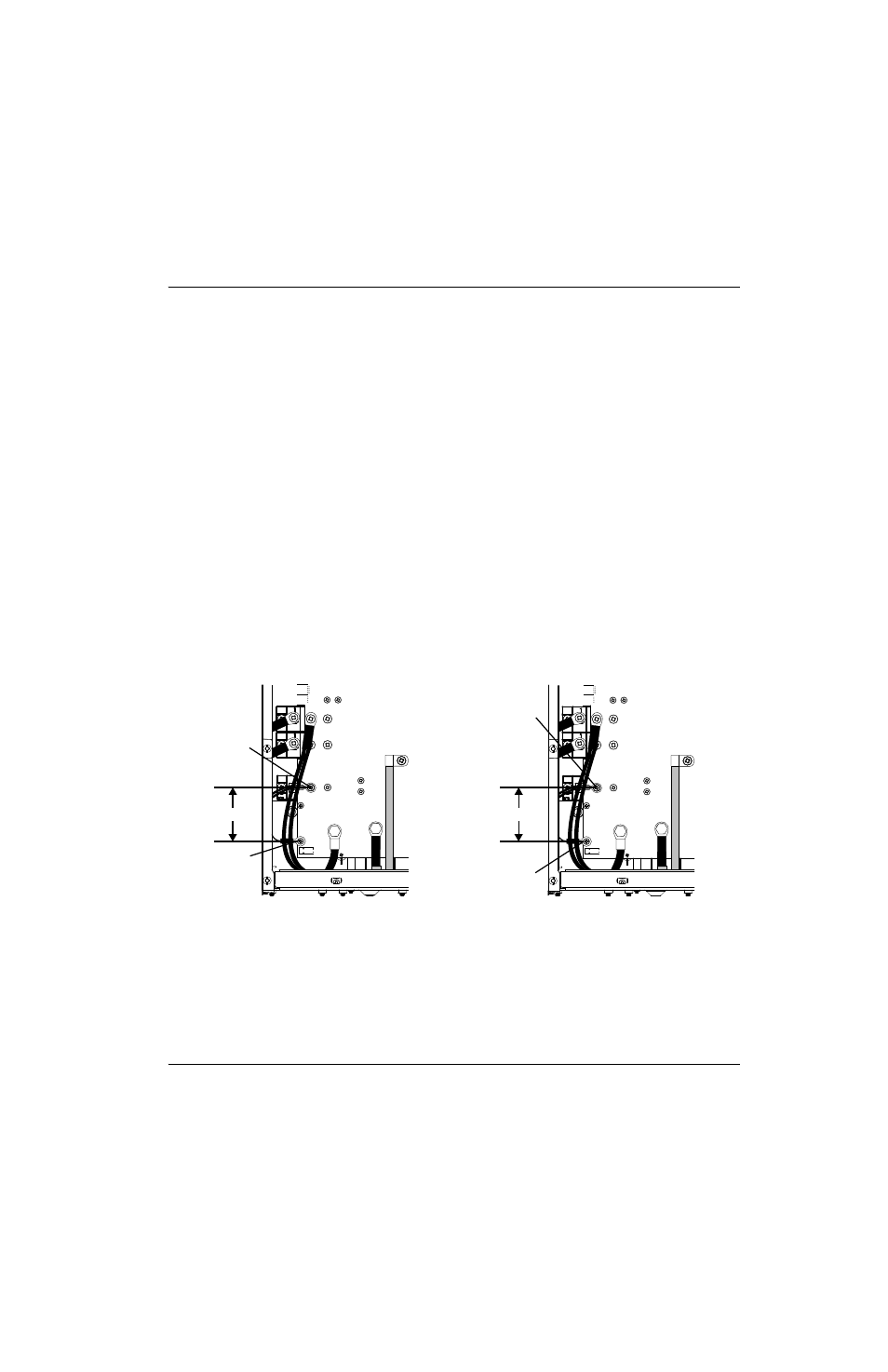

Abbildung 27
Schalten Sie die Stromquelle aus (OFF), bevor Sie fortfahren.
Wenn der Widerstandswert immer unter 100 Ω liegt, entfernen Sie den Brenner und prüfen Sie den Widerstand erneut.
Wenn der Wert nach wie vor unter 100 Ω liegt:
 Verwenden Sie einen IGBT-Tester, um zu prüfen, ob der Pilotlichtbogen-IGBT einen Kurzschluss hat.
 Ersetzen Sie den Pilotlichtbogen-IGBT, wenn er kurzgeschlossen ist.
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Gastestmodus 0 Gastestmodus 1
Schwarze Drähte
Roter Draht (J28)
Durchgang mit Düse oder
Brenner-Außengehäuse
Durchgang mit Gerät
negativ
< 5 Ω > 10 kΩ
