9 – Ersetzen der Stromquellenkomponenten
Einbauen des Netzschalters
1. Montieren Sie den Netzschalter durch Anziehen der vier mitgelieferten Befestigungsschrauben mit 17,3 kg-cm an der
Rückwand.
2. Wenn die RS-485-Buchse eingebaut ist, knicken Sie das neue Etikett an der Perforierung um und reißen Sie es ab.
3. Ziehen Sie die Trägerfolie vom Etikett ab und bringen Sie das Etikett an der Rückwand an. Achten Sie darauf, dass
Sie das Loch im Etikett am entsprechenden Loch in der Rückwand ausrichten.
4. Schieben Sie den neuen Netzschaltergriff gerade auf den Stift und ziehen Sie die Griffschraube mit 11,5 kg-cm fest.

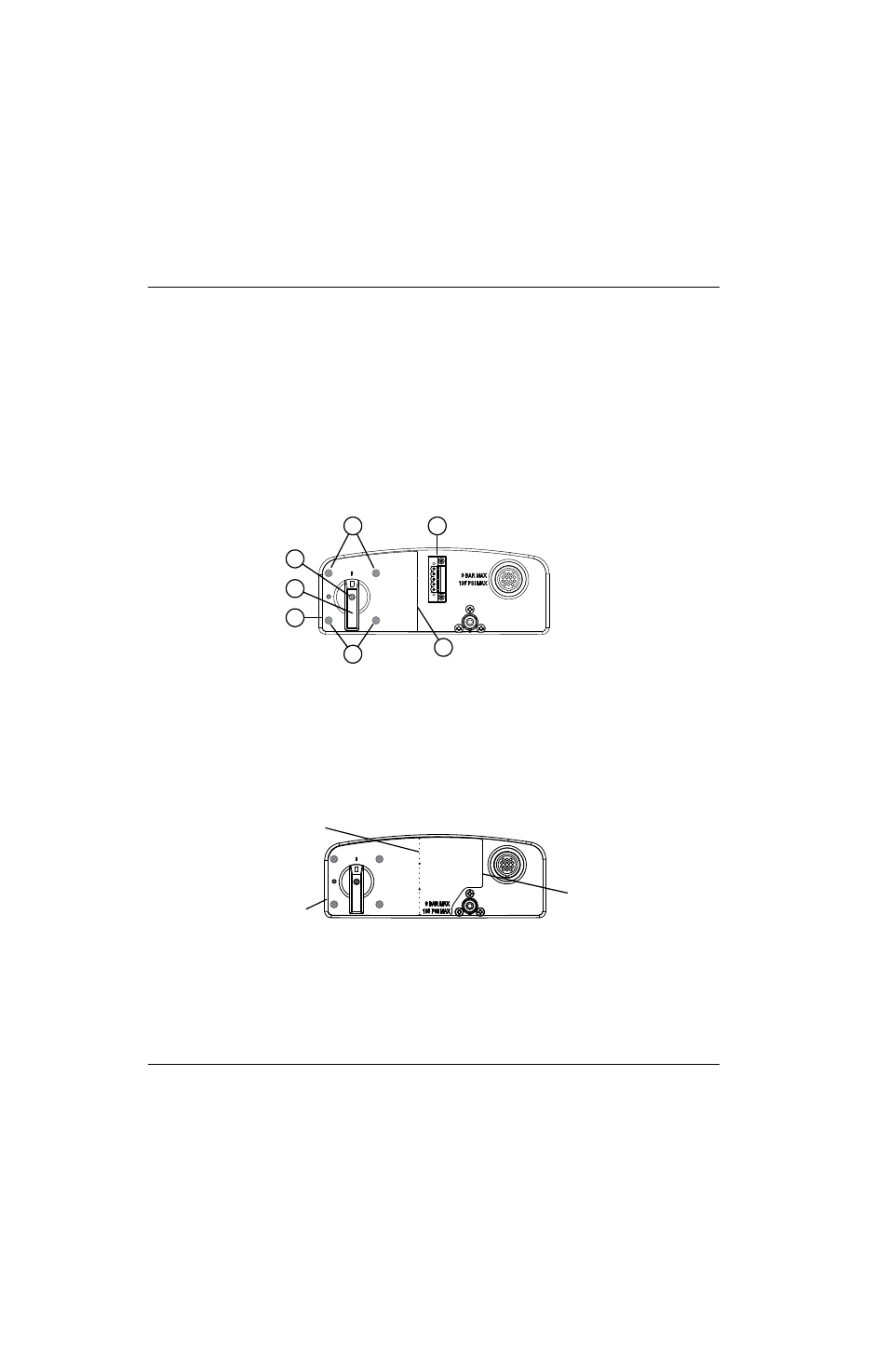

Abbildung 68 – Verwendung der linken Hälfte des Etiketts bei eingebauter RS-485-Buchse
Abbildung 69 – Verwendung des kompletten Etiketts bei nicht installierter RS-485-Buchse
1
2
3
4
4
5
6
1 Griffschraube
2 Netzschaltergriff
3 Linker Etikettenrand
4 Netzschalterschrauben (hinter dem Etikett)
5 Rechter Etikettenrand endet an Perforierung
6 Optionale RS-485-Buchse
Etikettperforierung
Linker Etikettenrand
Rechter Etikettenrand
