9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Werkstückkabel-Steckdose
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Entfernen Sie die Schraube, die das Werkstückkabel an der Werkstückkabel-Steckdose sichert.
3. Entfernen Sie die Mutter und die Sicherungsscheibe, die die Werkstückkabel-Steckdose an der Frontplatte sichern.
4. Schieben Sie die Werkstückkabel-Steckdose durch die Frontplatte.

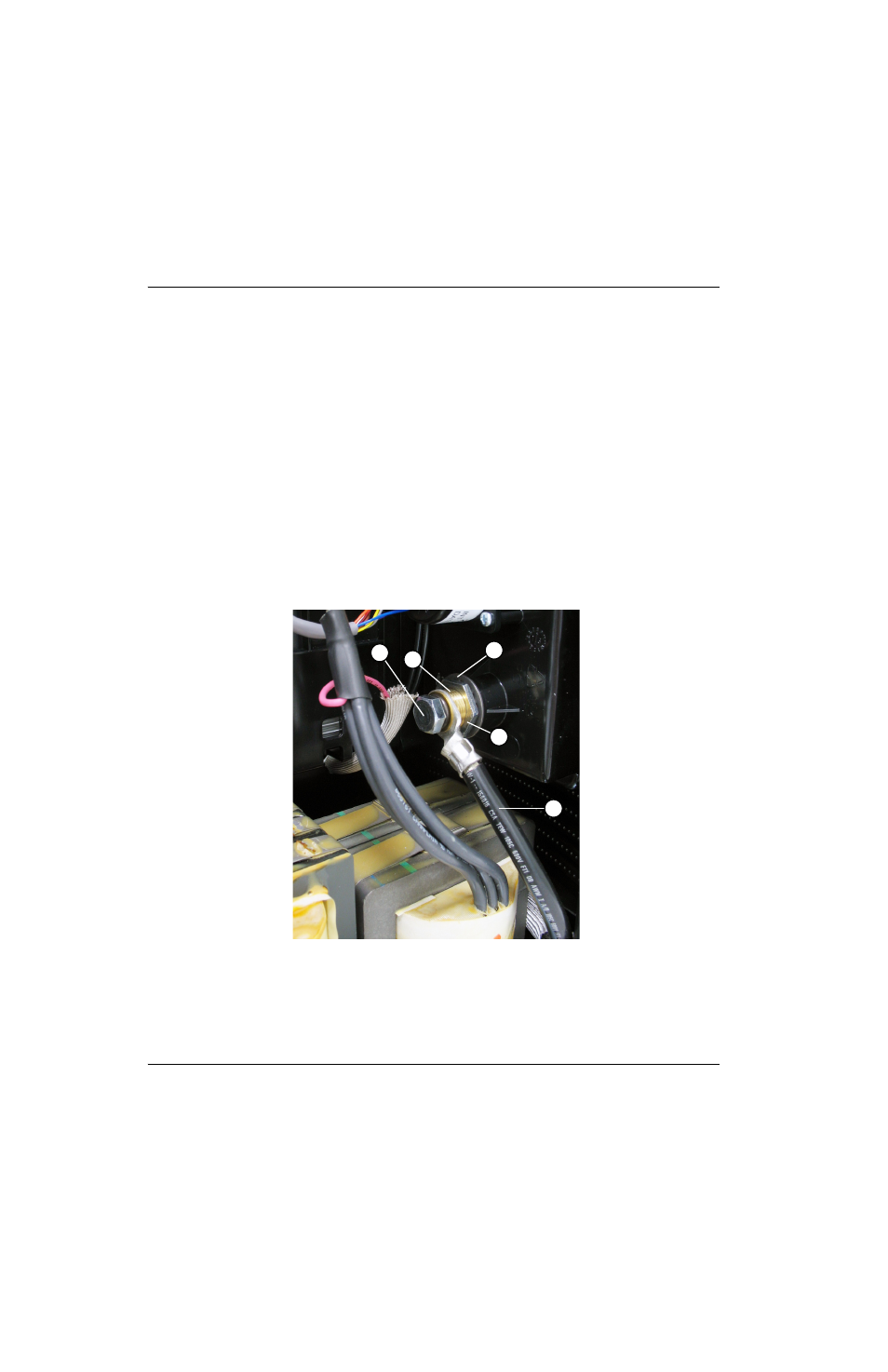

Abbildung 93
Set-Nr. Beschreibung
228912 Set: Powermax105/125 Werkstückkabel-Steckdose (Stromquellenseite)
1
2
3
4
5
1 Werkstückkabel-Steckdose
2 Schraube
3 Werkstückkabel
4 Mutter
5 Sicherungsscheibe
