Powermax125 Wartungshandbuch 808071 259
9 – Ersetzen der Stromquellenkomponenten
Ersetzen der BLK-Drossel
Ausbauen der BLK-Drossel
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Entfernen Sie die Blech- und die Metallschraube, die die BLK-Drosseldrähte an der Leistungsplatine sichern.

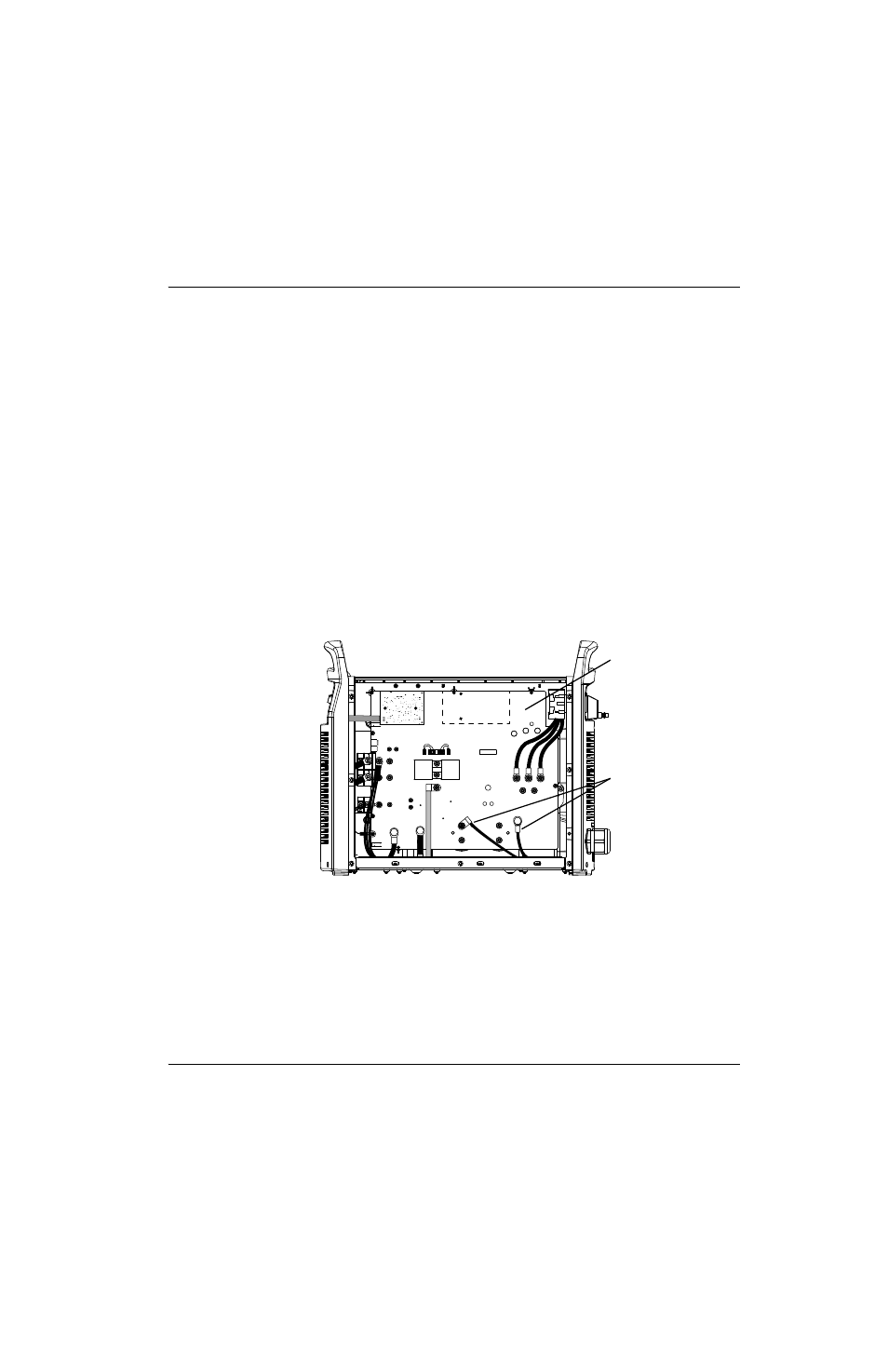

Abbildung 104
Set-Nr. Beschreibung
428127 Set: Powermax125 BLK-Drossel 480 V/600 V CSA
428126 Set: Powermax125 BLK-Drossel 400 V CE/380 V CCC
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
RED
J32
J11
B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
BLK-Drosseldrähte
Leistungsplatine
