Powermax125 Wartungshandbuch 808071 301
10 – Auswechseln der Brennerkomponenten
Schnellkupplungsgehäuse auswechseln
1. Schalten Sie die Stromquelle aus (OFF/O), trennen Sie die Gasversorgung und den Brenner ab.
2. Entfernen Sie die Schrauben der unteren Schalenhälfte. (Siehe Abbildung 148 auf Seite 301.)
3. Nehmen Sie die beiden Schalenhälften ab.
4. Drücken Sie mit einem Schlitzschraubendreher fest auf die Riegellasche und drücken Sie die Lasche nach unten und
nach außen in Richtung Schlauch, um den Riegel zu entfernen.
5. Drücken Sie die Feder aus dem Schnellkupplungsgehäuse.

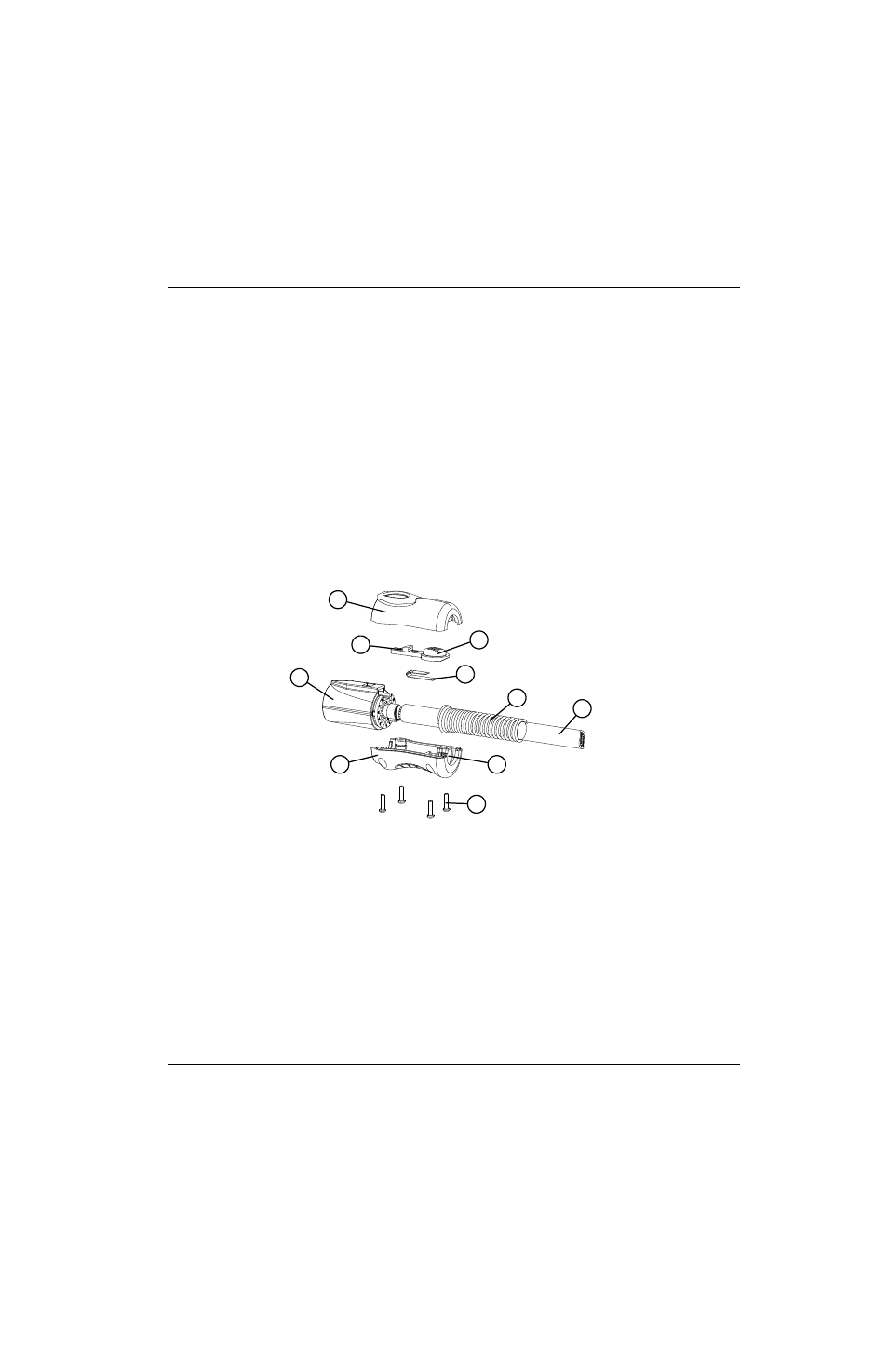

Abbildung 148
Set Beschreibung
428260 Set: Duramax und Duramax Hyamp Brenner-Schnellkupplungsreparatur (Schlauchseite)
1
2
3
4
5
6
7
8
9
10
1 Obere Schalenhälfte
2 Riegellasche
3 Schnellkupplungsgehäuse
4 Untere Schalenhälfte
5 Schrauben (4)
6 Schlitz für Zugentlastung
7 Brennerschlauchpaket
8 Zugentlastung
9 Feder
10 Riegel
