188 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
9. Führen Sie das dicke Kabel zu J18. Richten Sie an J18 den roten Draht im Kabelstecker am Aufdruck „RED“ auf der
Leistungsplatine aus und stecken Sie den Kabelstecker in den Steckverbinder der Leistungsplatine.
10. Führen Sie das dünnere Kabel zu J32. Richten Sie an J32 den roten Draht im Kabelstecker am Aufdruck „RED“ auf
der Leistungsplatine aus und stecken Sie den Kabelstecker in den Steckverbinder der Leistungsplatine.

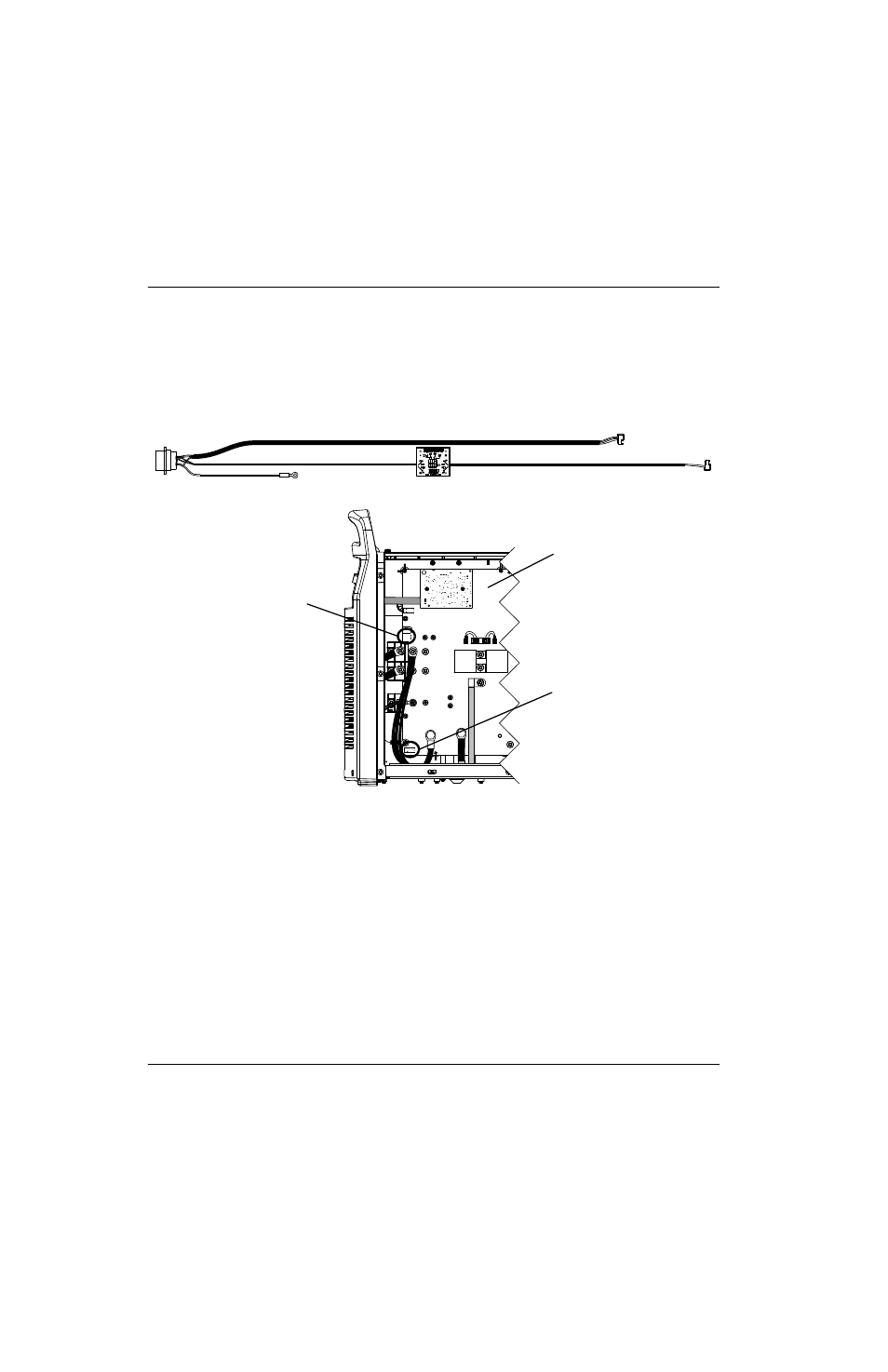

Abbildung 49
11. Befestigen Sie von der Lüfterseite der Stromquelle her beide Kabel in der Kabelklemme an der Mittelplatte unter der
linken Durchführungstülle.
12. Stellen Sie die Spannungsteiler-Platine ein. (Siehe Einstellen der Spannungsteiler-Platine auf Seite 189.)
13. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Komponentenabsperrung auf Seite 181.
b. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
c. Schließen Sie die Strom- und Gasversorgung wieder an.
J22
J27
WORK
LEAD
J26
_
RED J18
ORG J17
J32
J11
B R
J28
RED
J18
J32 Erde
J32
J18
Leistungsplatine
