9 – Ersetzen der Stromquellenkomponenten
Ersetzen des Werkstückkabelsteckers
1. Trennen Sie die Strom- und Gasversorgung. (Siehe Trennen der Strom- und Gasversorgung auf Seite 174)
2. Trennen Sie das orangefarbene Werkstückkabel nahe der Gummimanschette mit einem Kabelschneider durch,
sodass Gummimanschette und Werkstückkabelstecker vom Kabel getrennt sind.

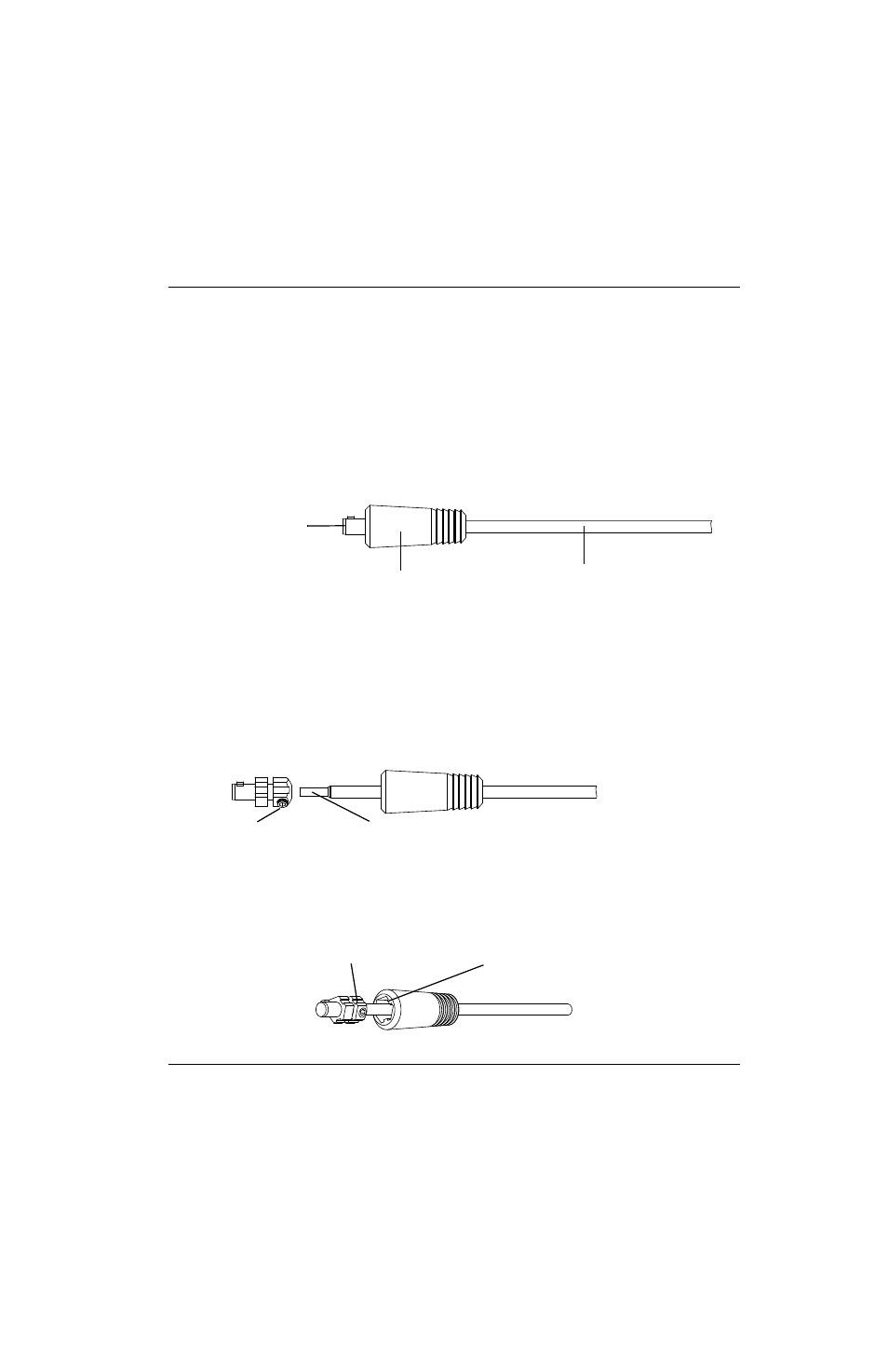

Abbildung 33
3. Schieben Sie die neue Gummimanschette über das Werkstückkabel.
4. Isolieren Sie 13 mm vom Ende des Werkstückkabels ab.
5. Führen Sie das abisolierte Ende des Werkstückkabels in den neuen Werkstückkabelstecker ein. Ziehen Sie die
Schraube mit 115,2 kg-cm an.
Abbildung 34
6. Richten Sie die Laschen am Gummiknickschutz an den Aufnahmeschlitze am Werkstückkabelstecker aus. Schieben
Sie den Gummiknickschutz über den Werkstückkabelstecker, bis er fest sitzt.
Abbildung 35
Set-Nr. Beschreibung
228891 Set: Powermax105/125 Werkstückkabelstecker-Ersatzteil (Kabelseite)
Werkstückkabelstecker
Gummimanschette
Werkstückkabel (Orange)
Schraube Abisoliertes Ende des Werkstückkabels (13 mm)
Lasche Schlitz
