232 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Gasfilterbaugruppe
Ausbauen der Gasfilterbaugruppe
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
d. Siehe Ausbauen des Gasfilterelements auf Seite 175.
2. Ziehen Sie die beiden Drahtanschlüsse von der Oberseite des Druckwächters ab.
3. Entfernen Sie die Schraube, die die beiden Schutzleiterdrähte am Gasfiltergehäuse sichert.
4. Drücken Sie den Kunststoffring auf den Einschubanschluss. Ziehen Sie die Rückwand oben vorsichtig von der
Stromquelle weg, bis die Gasleitung aus dem Einschubanschluss austritt.

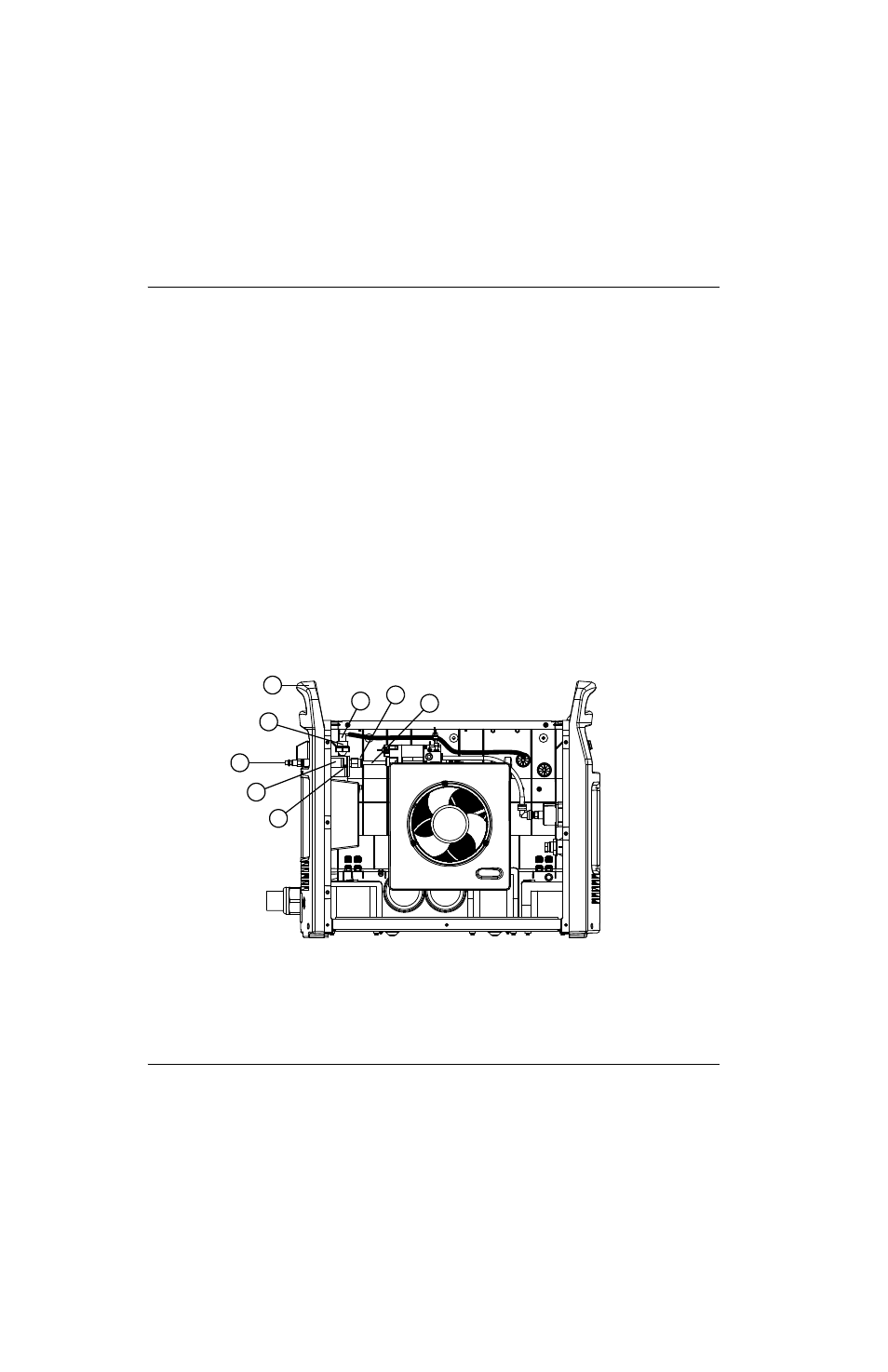

Abbildung 82
Set-Nr. Beschreibung
228685 Set: Powermax65/85/105/125 Gasfilterbaugruppe
1
2
3
4
5
6
7
8
1 Rückseite
2 Druckwächter
3 Gasarmatur
4 Gasfiltergehäuse
5 Schutzleiterdrahtschraube
6 Gasleitung
7 Einschubanschluss
8 Drahtanschlüsse
