11 – Teile
Sicherheitskritische Teile
Originalteile von Hypertherm sind werksseitig empfohlene Teile für Ihre Hypertherm-Anlage. Schäden, die dadurch
entstehen, dass keine Hypertherm-Originalteile verwendet wurden, sind von der Hypertherm-Gewährleistung
möglicherweise nicht abgedeckt. Darüber hinaus handelt es sich bei den unten aufgelisteten Teilen um
sicherheitskritische Teile, die nur durch Hypertherm-Teile ersetzt werden dürfen, um die Gewährleistungsansprüche und
alle Systemzertifizierungen, einschließlich der CE-, CSA- sowie der CCC-Zertifizierung, aufrecht zu erhalten.

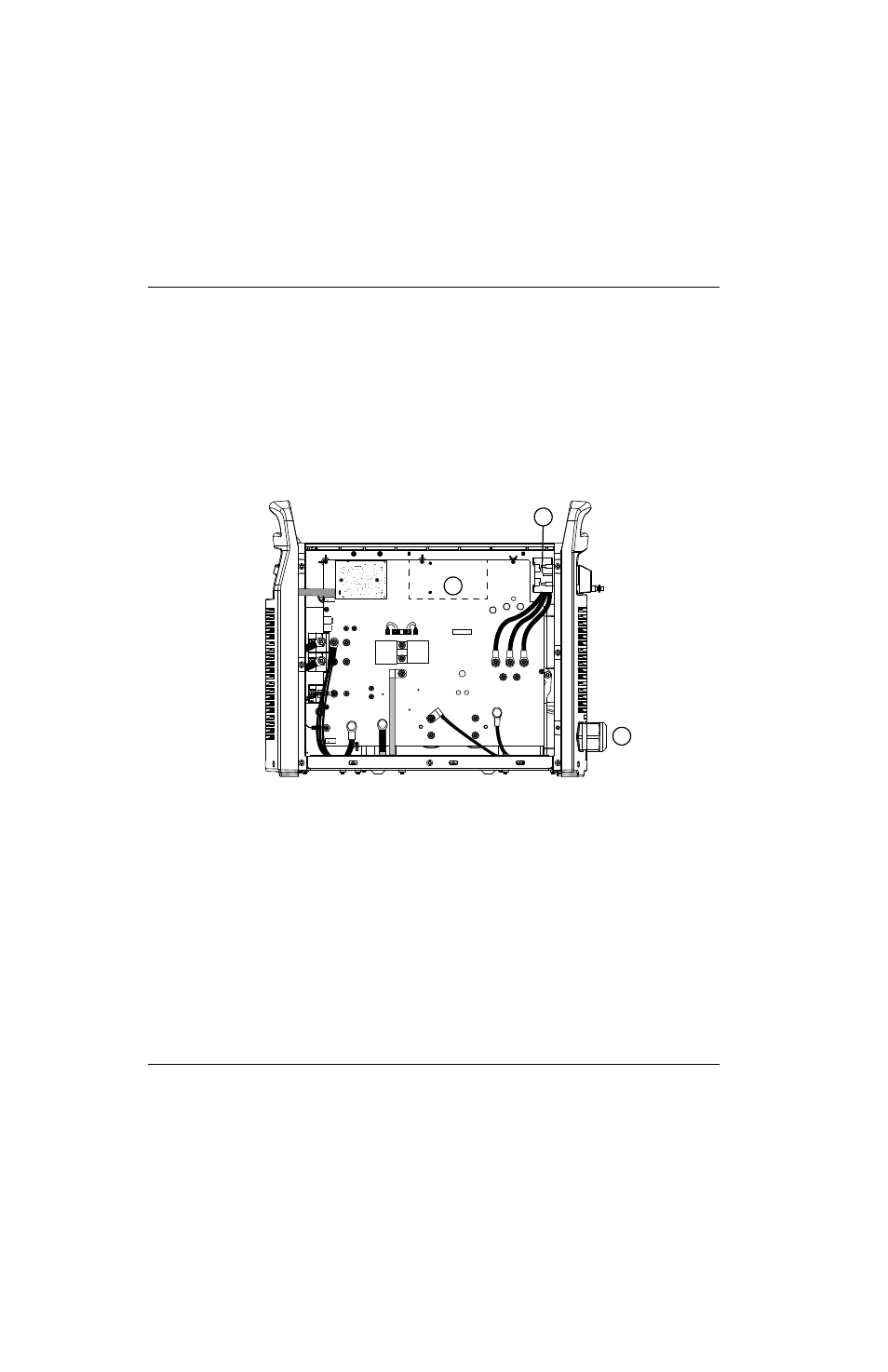

Stromquelle, Leistungsplatinenseite
480 V, 600 V CSA
Teile-Nummer Beschreibung
1 428123 Set: Powermax125 Leistungsplatine 480 V CSA (141204)
1 428124 Set: Powermax125 Leistungsplatine 600 V CSA (141290)
2 228880 Set: Powermax105/125 Netzschalter 400 V CE/380 V CCC/480 V, 600 V CSA
3 428121 Set: Powermax125 Netzkabel mit Zugentlastung 480 V und 600 V CSA
