Powermax125 Wartungshandbuch 808071

245

9 – Ersetzen der Stromquellenkomponenten

8. Schrauben Sie den Düsendraht-Ringkabelschuh durch Anziehen der Schraube mit 23 kg-cm an der Leistungsplatine

fest.

9. Stecken Sie den Stecker des Brennerschnittstellenkabels in die Buchse J17 auf der Leistungsplatine. Richten Sie

den orangefarbenen Draht im Stecker auf den Aufdruck „ORG“ auf der Leistungsplatine aus.

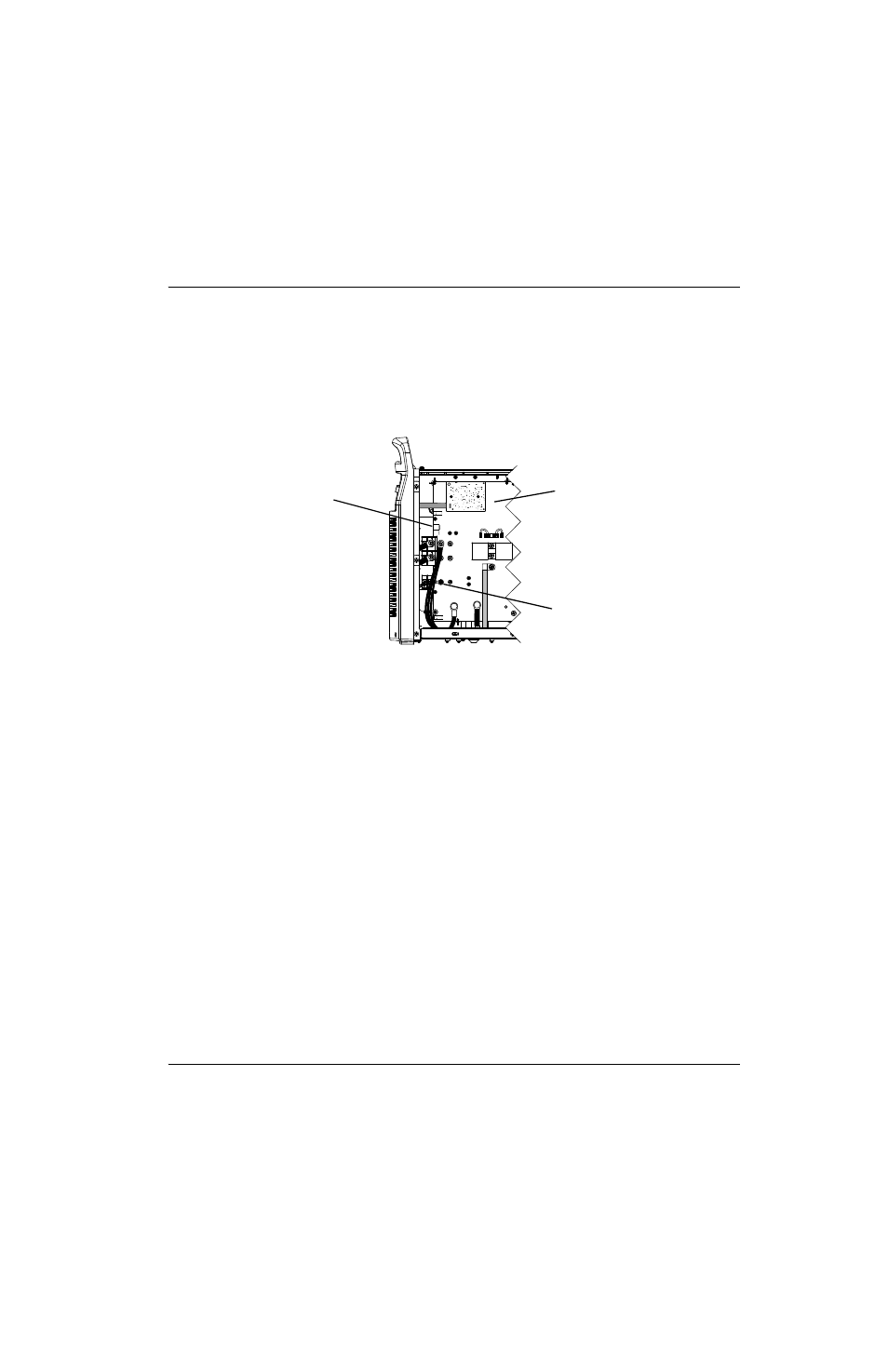

Abbildung 92

10. Führen Sie die folgenden Vorgänge aus:

a. Siehe Einbau der Lüfterhaube auf Seite 225.

b. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.

c. Siehe Einbau der Komponentenabsperrung auf Seite 181.

d. Siehe Einbau der Stromquellenabdeckung auf Seite 180.

e. Schließen Sie die Strom- und Gasversorgung wieder an.
