184 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Auswechseln des Maschinenschnittstellenkabels mit
Spannungsteiler-Platine
Ausbauen des Maschinenschnittstellenkabels mit Spannungsteiler-Platine

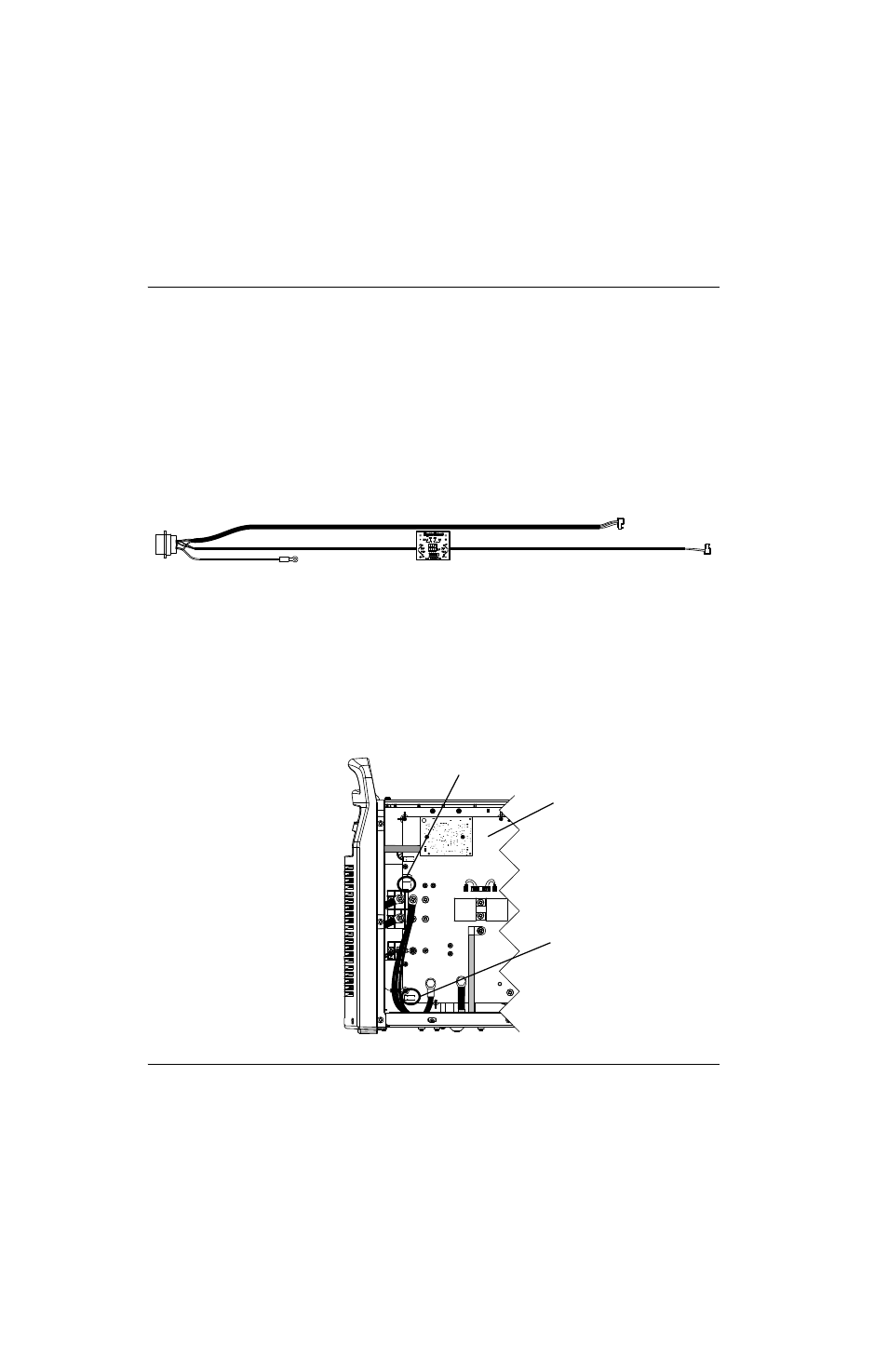

Abbildung 43
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
2. Trennen Sie die Kabelanschlüsse an J18 und J32 ab.
Abbildung 44
Set-Nr. Beschreibung
228884 Set: Powermax105/125 Maschinenschnittstellenkabel, internes Kabel mit
Spannungsteiler-Platine (CPC-Anschluss)
J18
J32
Erde
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B R
J28
RED
J32
J18
Leistungsplatine
