Powermax125 Wartungshandbuch 808071
279
10 – Auswechseln der Brennerkomponenten

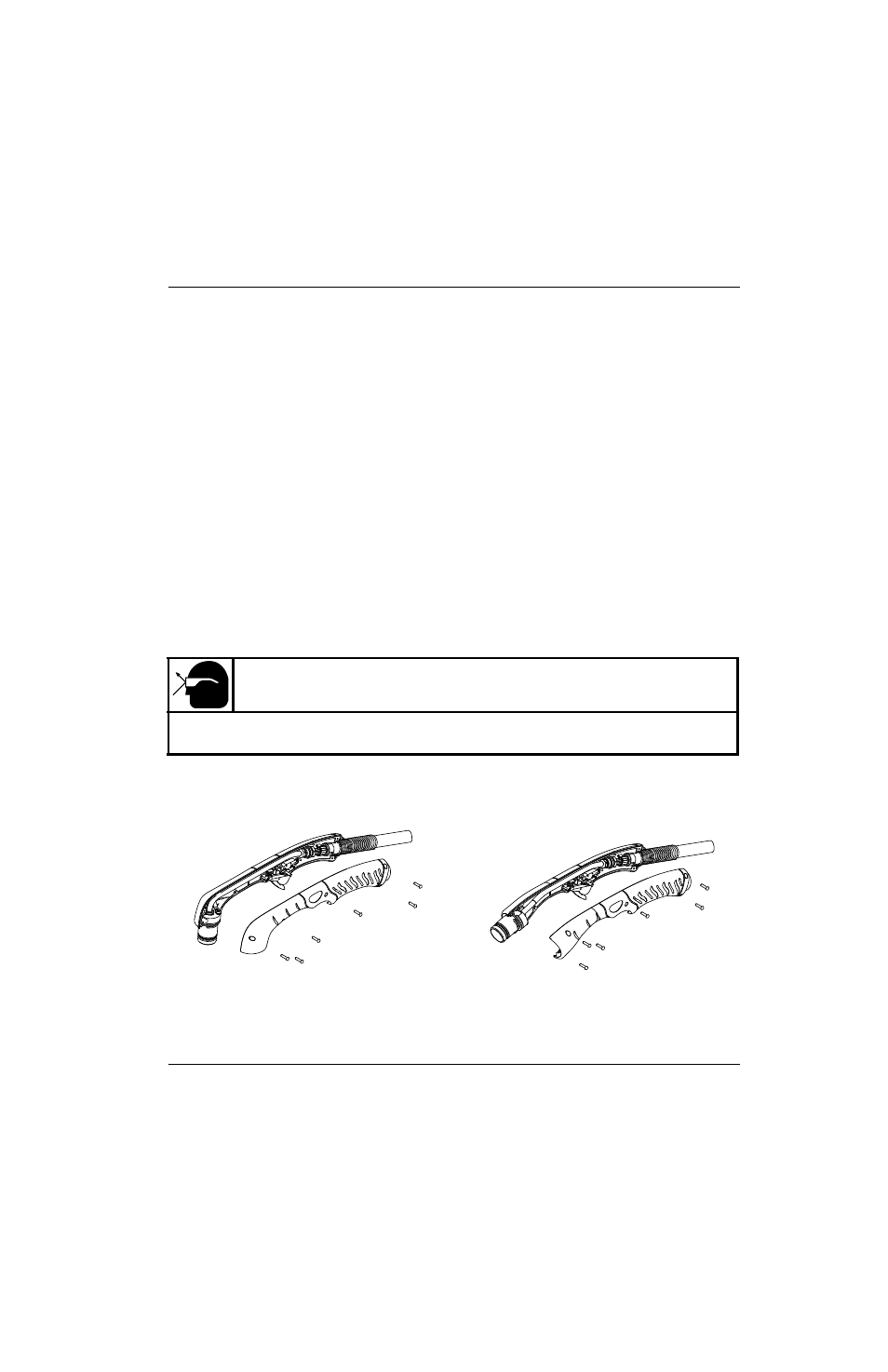

Griffe auswechseln
Griff entfernen
Viele Reparaturen erfordern die Entfernung des Griffs und anderer Bauteile. Dieser Schritt wird bei zahlreichen anderen
Vorgängen in diesem Kapitel erwähnt. Tauschen Sie den Griff aus, indem Sie alle internen Bauteile vom Griff entfernen.
1. Schalten Sie die Stromquelle aus (OFF/O), trennen Sie die Gasversorgung und den Brenner ab.
2. Bauen Sie die Verschleißteile aus dem Brenner aus.
3. Legen Sie den Brenner mit nach oben zeigendem linken Griff auf eine ebene Oberfläche.
Die Schrauben befinden sich auf der linken Seite des Griffs.
Es wird empfohlen, die Leitung festzuklemmen, um ein Verrutschen zu vermeiden.
4. Entfernen Sie die Schrauben von der linken Griffseite.
5. Die Feder des Wippentasters darf nicht aus dem Griff springen, wenn Sie die linke Griffseite vom Brenner heben.
Abbildung 121
Heben Sie beim 15°-Handbrenner vorsichtig das rechte Ende des Griffs ab. Führen Sie
am linken Ende einen Schlitzschraubendreher zwischen die Griffseiten ein. Drehen Sie
den Schlitzschraubendreher vorsichtig, um den Griff zu öffnen. (Siehe
Set
Beschreibung
Set: Duramax Hyamp 15°-Brenner-Ersatzgriff
Set: Duramax Hyamp 85°-Brenner-Ersatzgriff
VORSICHT!
Verwenden Sie einen Augenschutz, da die Feder des Wippentasters aus dem Griff herausspringen
kann.
