9 – Ersetzen der Stromquellenkomponenten

3. Befestigen Sie die Steuerplatine mithilfe der drei mitgelieferten Befestigungsschrauben an der Vorderseite. Ziehen

Sie zunächst die untere Schraube an, um sicherzustellen, dass die Steuerplatine korrekt ausgerichtet ist; ziehen Sie
anschließend die zwei oberen Schrauben an. Ziehen Sie alle drei Schrauben mit 8,1 kg-cm an.

4. Richten Sie die flache Innenkante des Betriebsart-Schalters (mit der weißen Linie) an der flachen Seite des

Steuerplatinenstiftes aus und schieben Sie den Schalterknopf gerade auf den Stift.

5. Richten Sie die flache Innenkante des Stromstärkereglers an der flachen Seite des Steuerplatinenstiftes aus und

schieben Sie den Regler gerade auf den Stift.

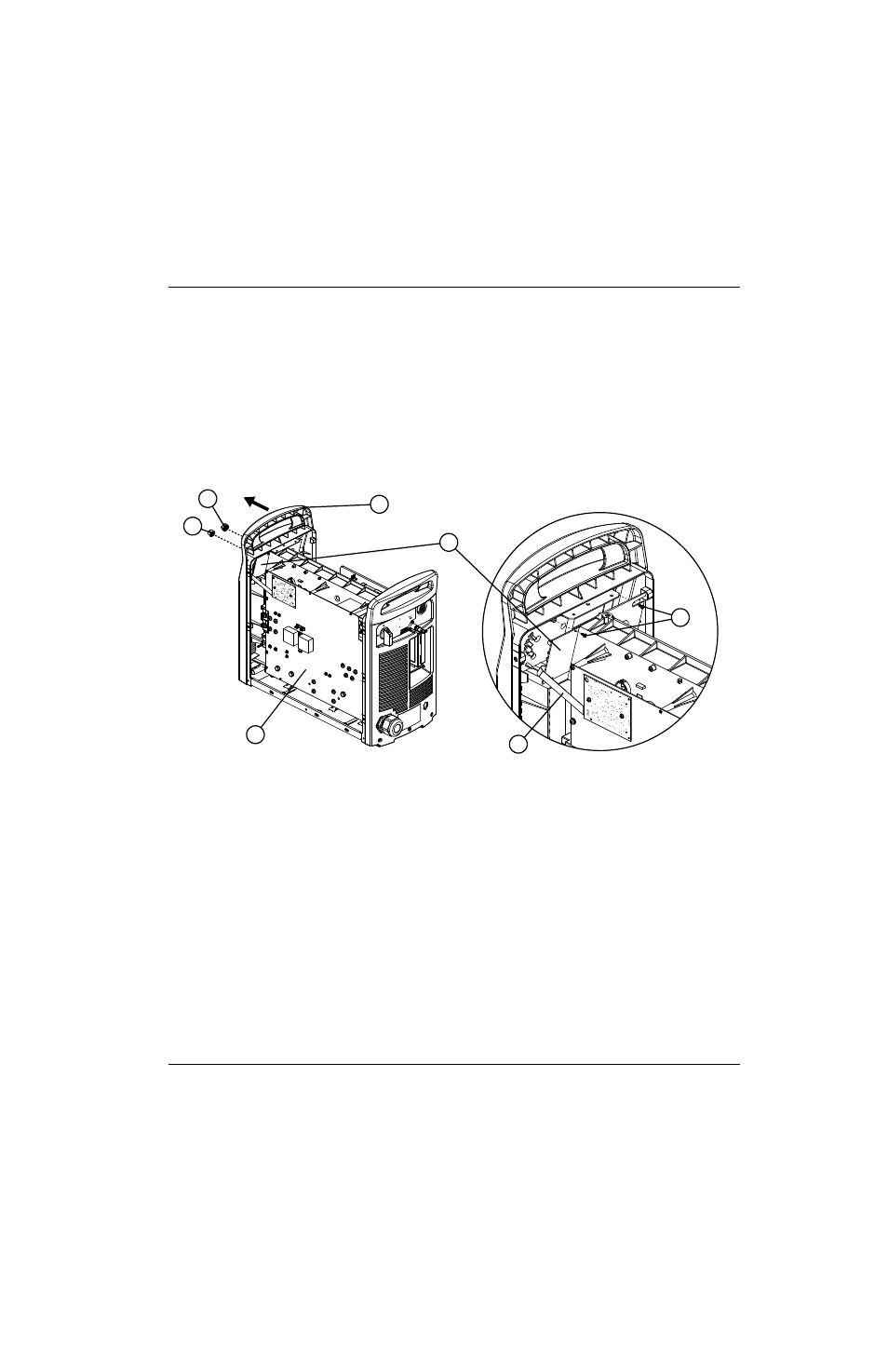

Abbildung 71

6. Führen Sie die folgenden Vorgänge aus:

a. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.

b. Siehe Einbau der Komponentenabsperrung auf Seite 181.

c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.

d. Schließen Sie die Strom- und Gasversorgung wieder an.

1

2

3

5

6

7

4

1

Stromstärkeregler

2

Betriebsart-Schalter

3

Leistungsplatine

4

Flachbandkabel

5

Obere Befestigungsschrauben

6

Steuerplatine

7

Frontplatte, oben
