Powermax125 Wartungshandbuch 808071 195
9 – Ersetzen der Stromquellenkomponenten

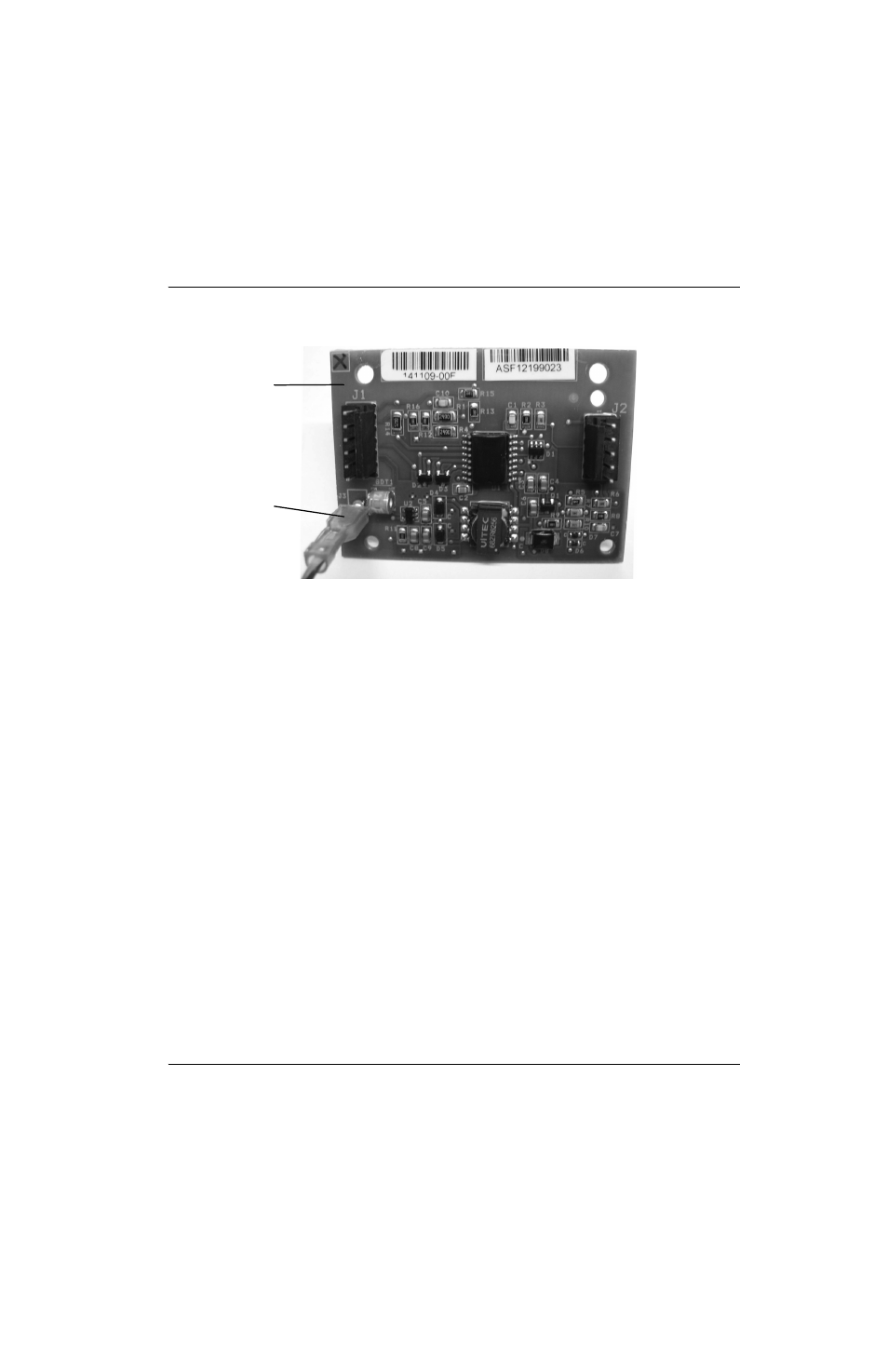

Abbildung 57
13. Schieben Sie den Stecker des langen RS-485-Kabels auf die Stiftleiste J1 auf der RS-485-Platine.
14. Schieben Sie den Stecker mit der kürzeren weißen Staubabdeckung am kurzen RS-485-Kabel auf die Stiftleiste
J7 auf der DSP-Platine.
15. Schieben Sie den anderen Stecker auf die Stiftleiste J2 auf der RS-485-Platine.
RS-485-Platine
Schutzleiterdraht-
Kabelschuh
