Powermax125 Wartungshandbuch 808071 187
9 – Ersetzen der Stromquellenkomponenten

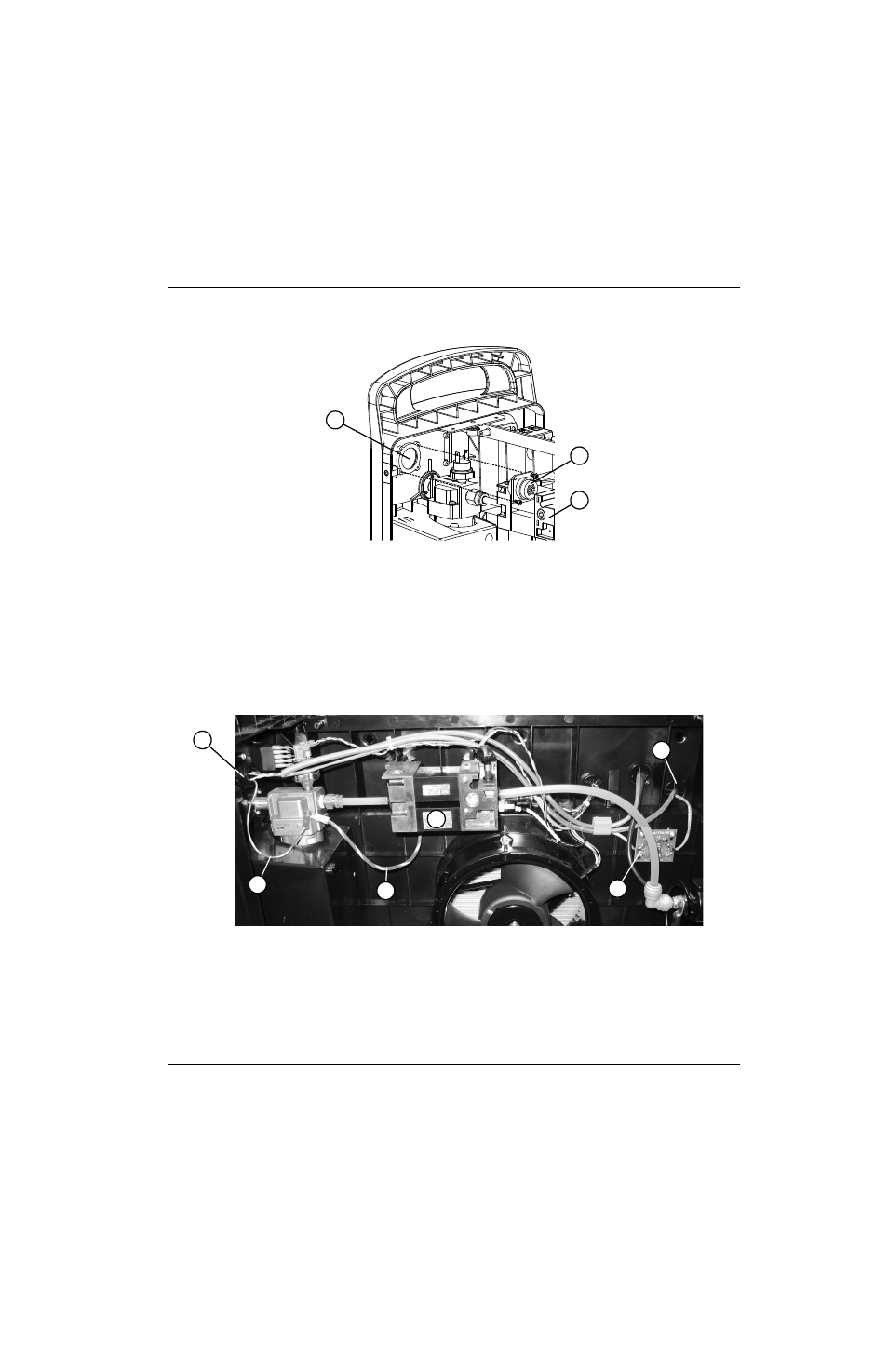

Abbildung 47
7. Befestigen Sie den grün/gelben Schutzleiterdraht (vom CPC-Anschluss) am Gasfiltergehäuse. Verwenden Sie dazu
die gleiche Schraube, die den großen Schutzleiterdraht der Mittelplatte sichert. Ziehen Sie die
Schutzleiterdrahtschraube mit 17,3 kg-cm fest.
8. Führen Sie die zwei Kabel nacheinander durch die rechte Durchführungstülle und dann auf der linken Seite der
Leistungsplatine nach unten.
Abbildung 48
1
3
2
4
5
6
7
8
9
4 CPC-Anschluss
5 CPC-Anschluss Schutzleiterdraht
6 Dicker Schutzleiterdraht von der Mittelplatte
7 Magnetventil
8 Spannungsteiler-Platine
9 Rechte Durchführungstülle
