240 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten

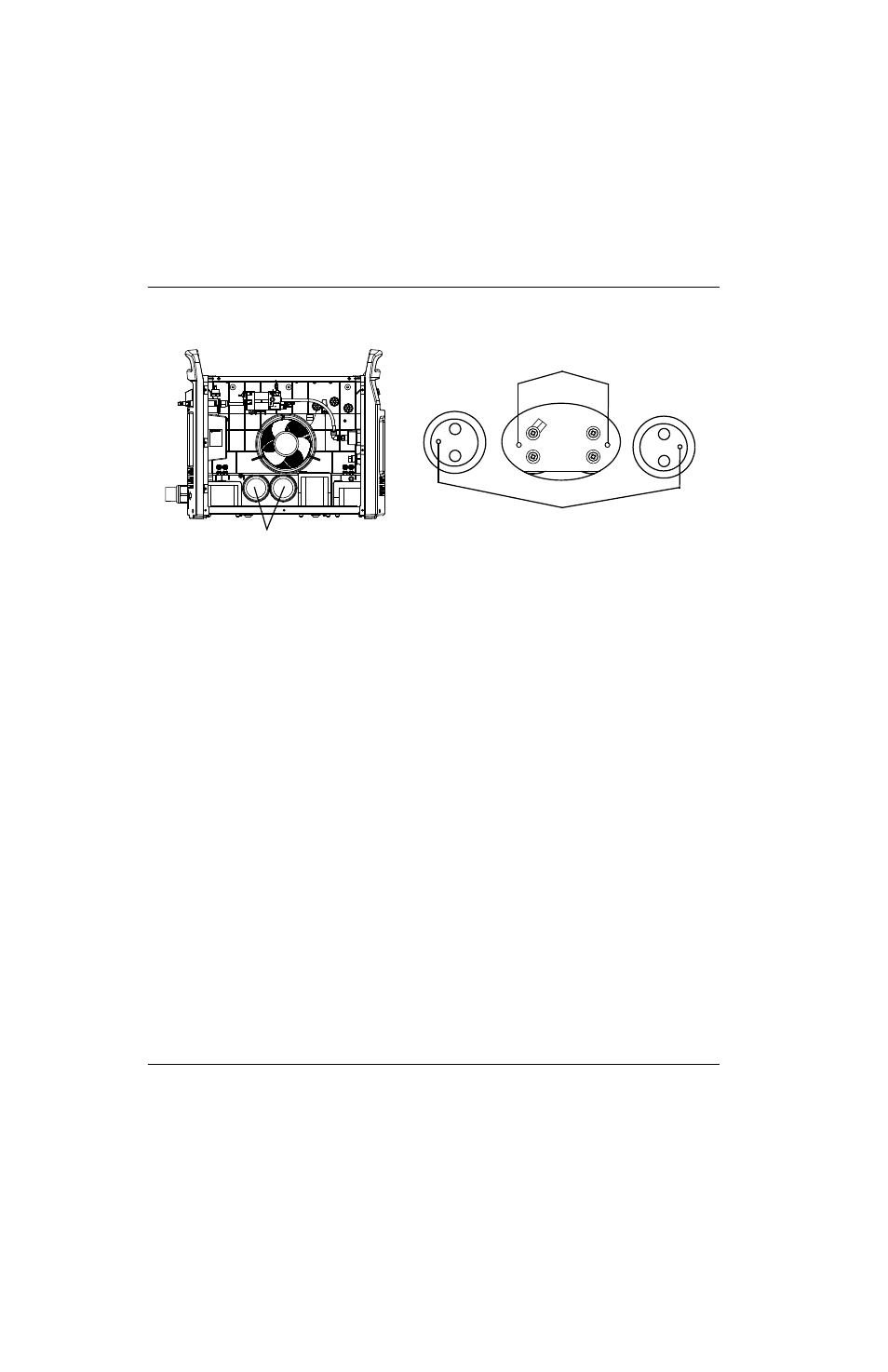

Abbildung 88
7. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Lüfterhaube auf Seite 225.
b. Siehe Einbau der Komponentenabsperrung auf Seite 181.
c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
d. Schließen Sie die Strom- und Gasversorgung wieder an.
C151 C152
+
+ _
_
+
+
Stützkondensator Polaritätspunkte
Stützkondensatoren
Leistungsplatinen-Sichtlöcher
