Powermax125 Wartungshandbuch 808071
189
9 – Ersetzen der Stromquellenkomponenten
Einstellen der Spannungsteiler-Platine
Der Spannungsteiler ist werksseitig auf 50:1 voreingestellt.
1. Zur Auswahl einer anderen Einstellung für den Spannungsteiler:

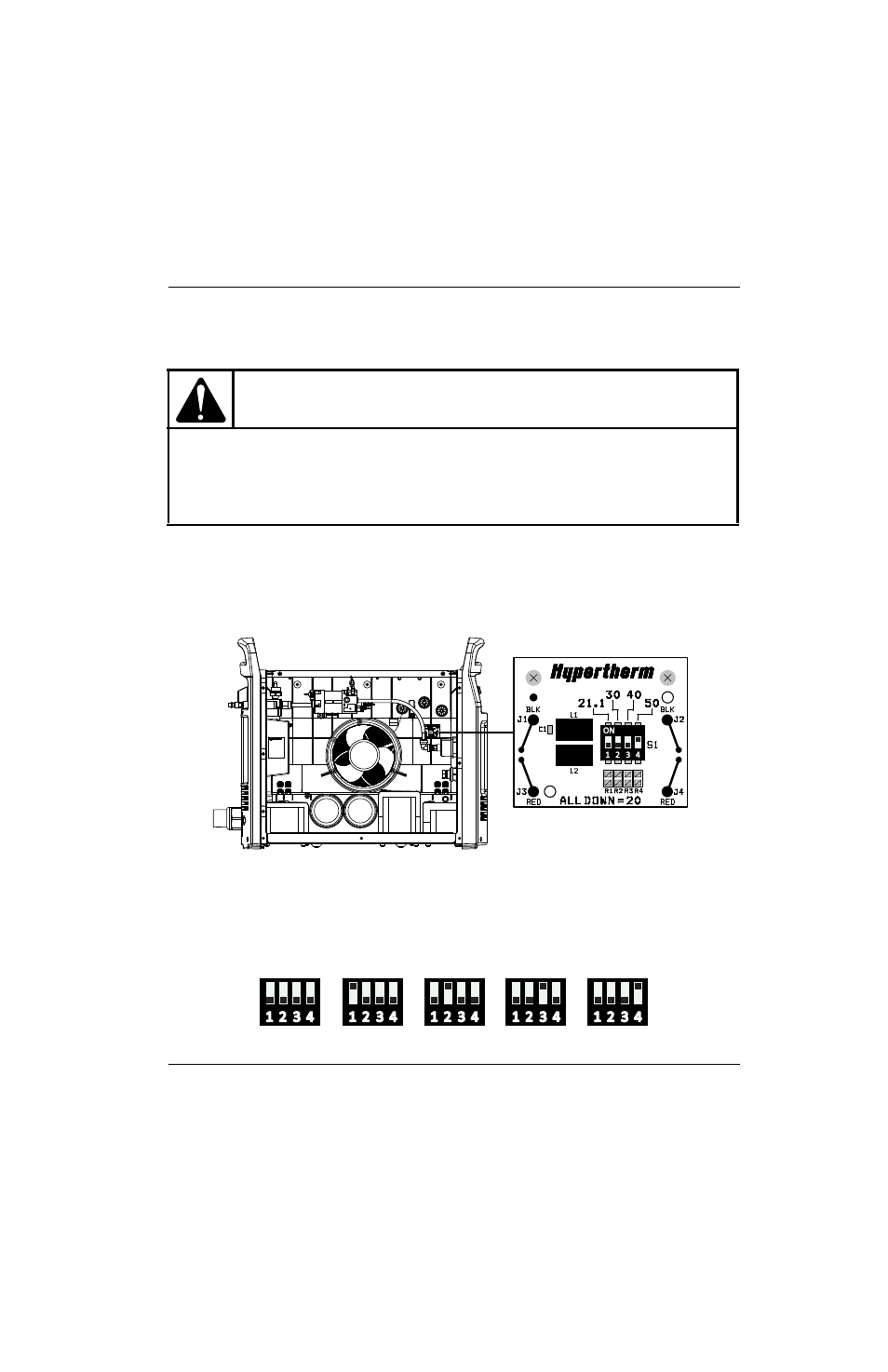

a. Suchen Sie die DIP-Schalter des Spannungsteilers auf der linken Seite der Stromquelle. Abbildung 50 zeigt die
Standardeinstellung (50:1) mit dem Schalter Nr. 4 oben.
Abbildung 50
b. Bringen Sie die DIP-Schalter in eine der in Abbildung 51 dargestellten Stellungen.
Abbildung 51
VORSICHT!
Der werksseitig installierte interne Spannungsteiler liefert im Leerlaufzustand einen Höchstwert von
16 V. Dies ist ein impedanzgeschützter Schutzkleinspannungsausgang, der unter normalen
Bedingungen an der Maschinenschnittstellensteckdose und unter Einzelstörfallbedingungen an der
Maschinenschnittstellenverdrahtung vor Stromschlag-, Energie- und Brandgefahr schützt. Der
Spannungsteiler ist nicht fehlertolerant und Schutzkleinspannungsausgänge entsprechen nicht den
Sicherheitsanforderungen für Schutzkleinspannung zum Direktanschluss an Computer.
20:1
21,1:1
30:1
40:1
50:1
