Powermax125 Wartungshandbuch 808071 163
8 – Fehlerbeseitigung und Systemtests
Test 5 – Sperrwandler (DC-Niederspannungen)
Problem: Keine Niederspannungen vorhanden.
 Tragen Sie geeignete persönliche Schutzausrüstung (PSA), wenn Sie das eingeschaltete
Gerät testen.
Der Sperrwandler erzeugt die DC-Niederspannungen der Stromquelle. Er liefert +3,3 VDC, +5 VDC, +24 VDC und
+48 VDC.
Prüfen Sie die Spannungen, wie in Tabelle 12 beschrieben. Wenn ein Wert nicht innerhalb ±15 % liegt, führen Sie den
entsprechenden Test später in diesem Kapitel durch.
Tabelle 12

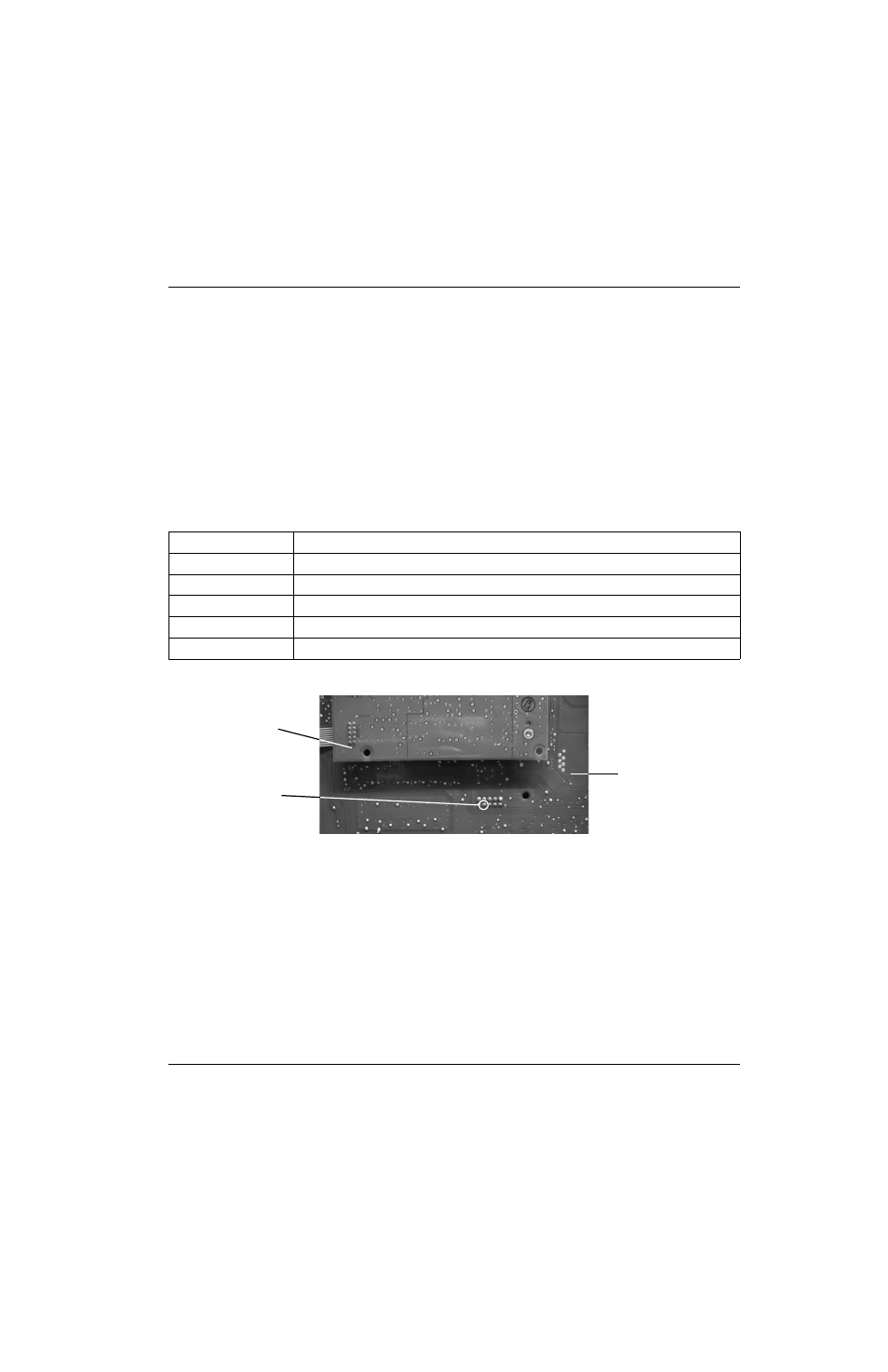

Abbildung 25
Volt DC Testpunkte (Gehäuse als Minuspol verwenden)
Alle Einheiten
+48 J1 – Stift 1
+24 J5 – Stift 1
+5,0 J3 – Stift 3
+3,3 J15 – Stift 4
DSP-Platine
J15, Stift 4
Leistungsplatine
