Powermax125 Wartungshandbuch 808071 273
9 – Ersetzen der Stromquellenkomponenten

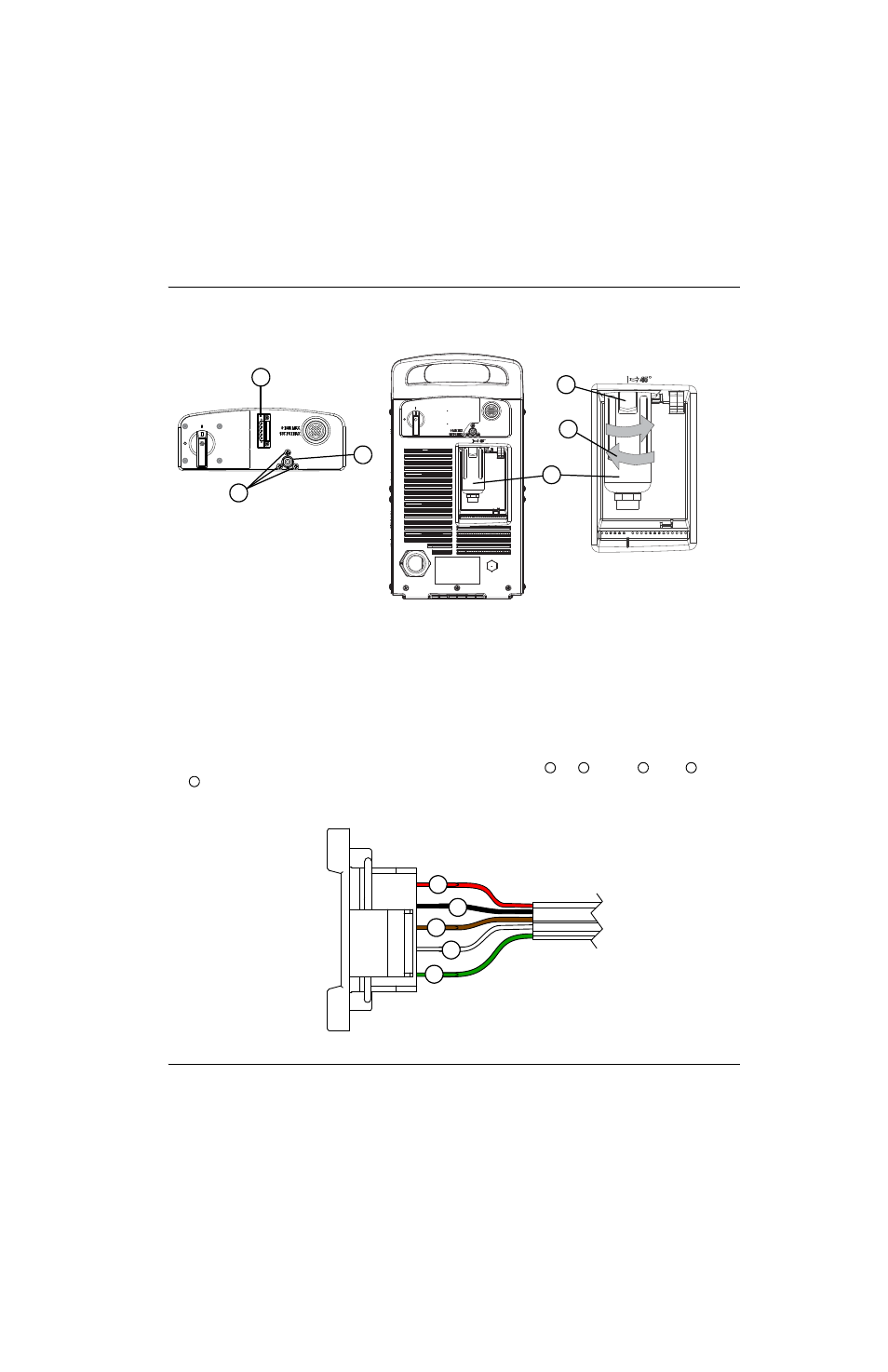

Abbildung 115
13. Wenn die Drähte in Schritt 12 auf Seite 269 bereits getrennt wurden, schließen Sie sie an die Anschlüsse der
RS-485-Buchse an; beginnen Sie von oben in der folgenden Reihenfolge: rot, schwarz, braun, weiß,
grün.
Abbildung 116
1
2
3
4
5
6
1 Optionale RS-485-Buchse
2 Befestigungsschrauben für Luftfilter-Baugruppe (3)
3 Gasarmatur
4 Filtergehäuse
5 Zum Einbauen drehen
6 Entriegelungshebel
1 2 3 4
5
1
2
3
4
5
