258 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Einbauen des Transformators
1. Setzen Sie den neuen Transformator in die Stromquelle ein und führen Sie gleichzeitig die Transformatordrähte durch
die Öffnung an der Unterseite der Mittelplatte.
2. Schieben Sie die Laschen an der Vorderseite des Transformators in die Schlitze in der Bodenplatte der Stromquelle.
3. Ziehen Sie die beiden mitgelieferten Befestigungsschrauben an der Unterseite des Transformators mit
69,1 kg-cm an.
4. Richten Sie die beiden unteren Lüfterlöcher an den entsprechenden Löchern in der Mittelplatte aus. Ziehen Sie die
beiden Lüfter-Befestigungsschrauben mit 23 kg-cm fest.
5. Schieben Sie von der Leistungsplatinenseite her die beiden Ferritkerne auf die langen Transformatordrähte.
6. Sichern Sie die langen Transformatordrähte durch Anziehen der Schrauben mit 40,3 kg-cm an der
Ausgangsdiodenbrücke.
7. Sichern Sie die kurzen Transformatordrähte mit der Blech- und der Metallschraube, die in Schritt 3 auf Seite 254
entfernt wurden, an der Leistungsplatine. Ziehen Sie die Blechschraube mit 40,3 kg-cm und die Metallschraube bei
J26 mit 63,4 kg-cm an.

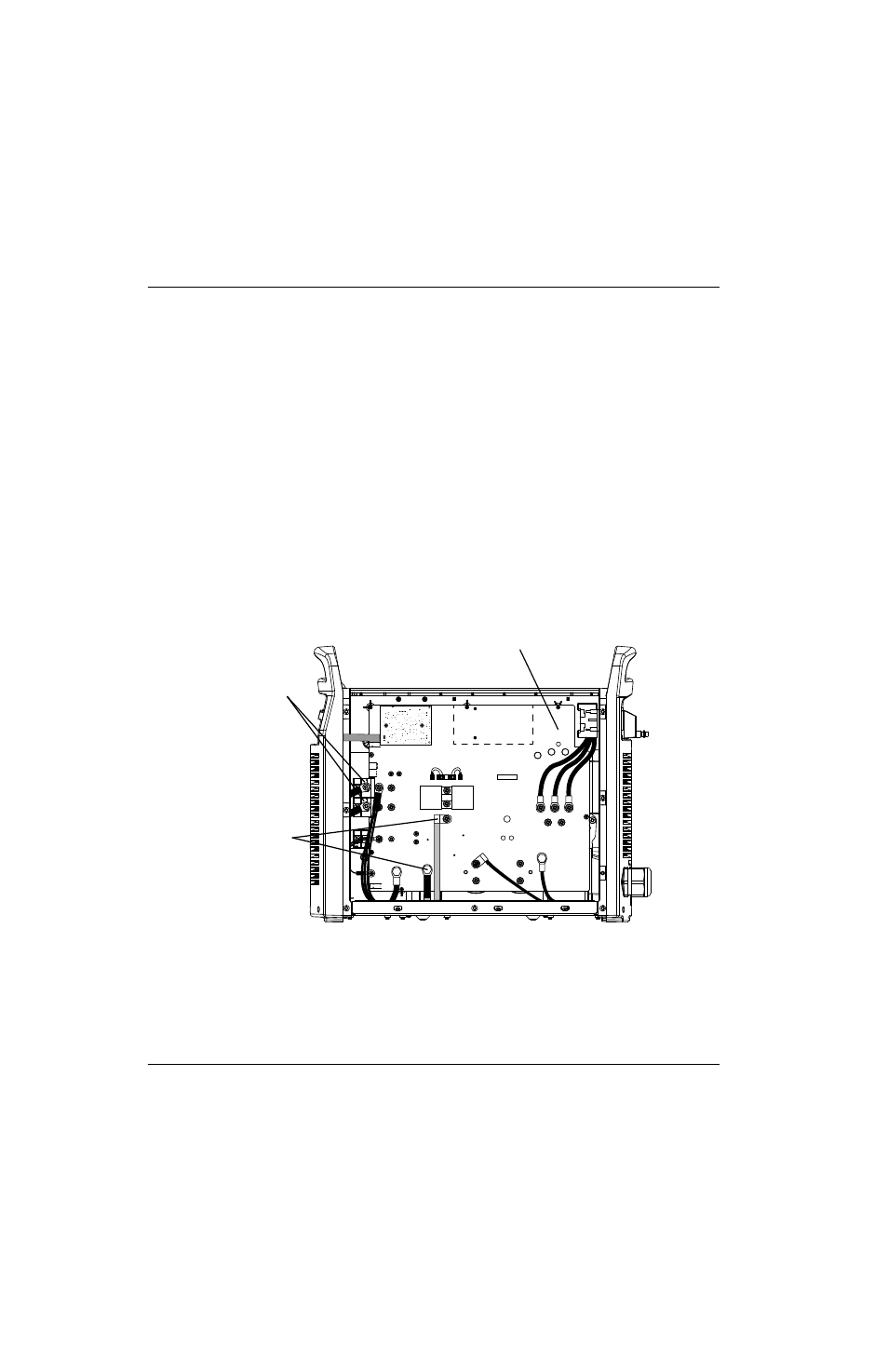

Abbildung 103
8. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Lüfterhaube auf Seite 225.
b. Siehe Einbau der Komponentenabsperrung auf Seite 181.
c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
d. Schließen Sie die Strom- und Gasversorgung wieder an.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
RED
J32
J11
B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Lange Transformatordrähte
Kurze Transformatordrähte
Leistungsplatine
