248 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Ausgangsdrossel
Ausbauen der Ausgangsdrossel
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
e. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Entfernen Sie die Schraube bei J28, die den Elektrodendraht an der Leistungsplatine sichert.
3. Entfernen Sie die Schraube, die die Ausgangsdrosseldrähte an der Leistungsplatine sichert.
 Die in Abbildung 95 gezeigte Leistungsplatine ist ein CSA-Typ. Die Anschlüsse für die
Ausgangsdrosseldrähte und den Elektrodendraht sind bei allen Typen gleich.

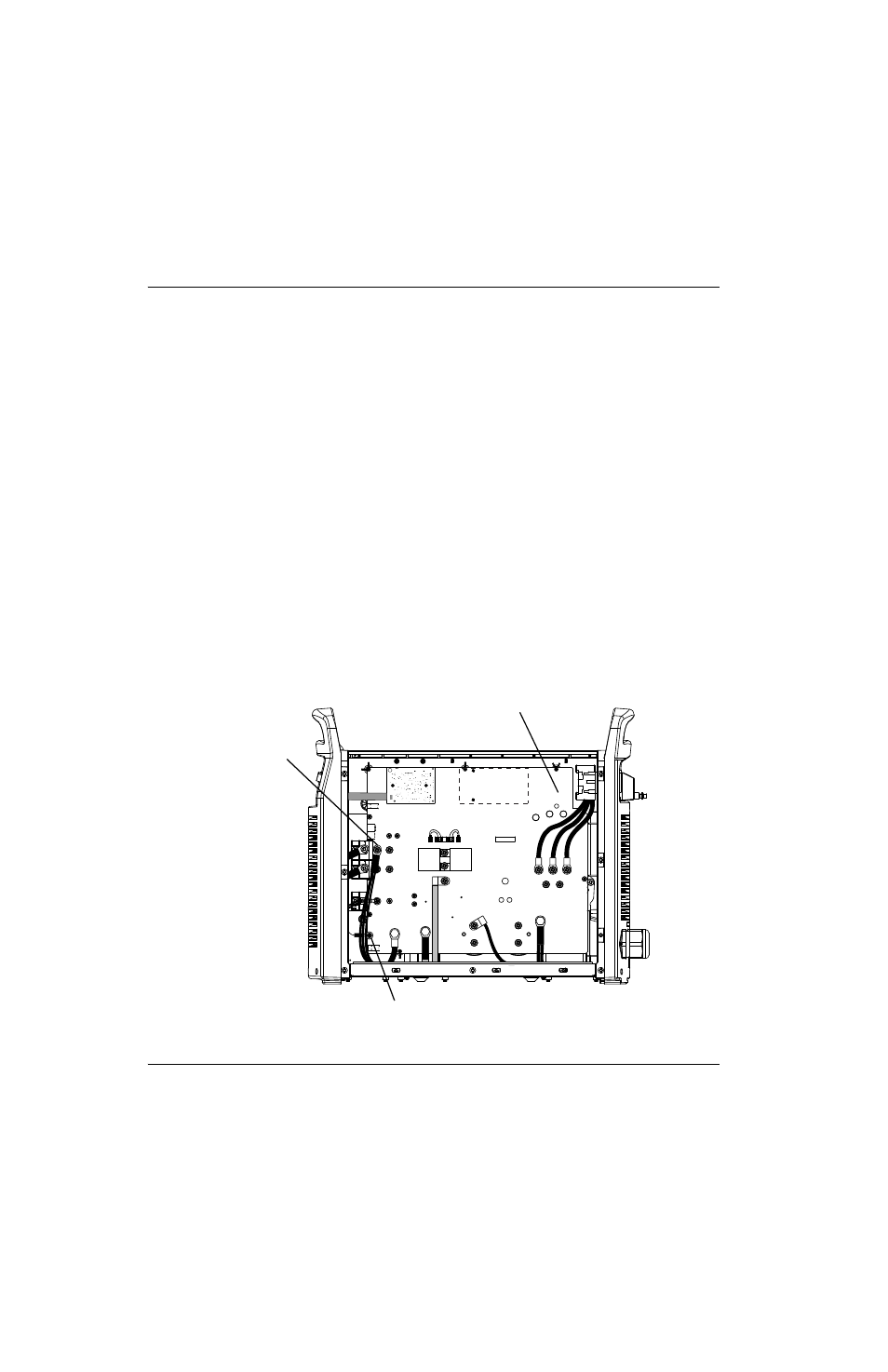

Abbildung 95
Set-Nr. Beschreibung
428125 Set: Powermax125 Ausgangsdrossel
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG J17
RED
J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Befestigungsschraube für
Ausgangsdrosseldrähte
Befestigungsschraube für Elektrodendraht (J28)
Leistungsplatine
