234 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
6. Befestigen Sie die Schutzleiterdrähte durch Anziehen der Schutzleiterdrahtschrauben mit 11,5 kg-cm am
Gasfiltergehäuse.
7. Schließen Sie die Drahtanschlüsse oben an den Druckwächter an (blauer Draht am nächsten an der Mittelplatte).
8. Bauen Sie das Filtergehäuse, die Haltemutter und das Filterelement ein. Siehe Einbauen des Gasfilterelements auf
Seite 175.
9. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.
b. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
c. Schließen Sie die Strom- und Gasversorgung wieder an.
Ersetzen des Magnetventils
Ausbauen des Magnetventils
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
d. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Ziehen Sie den Steckverbinder J6 von der Rückseite der Leistungsplatine ab.

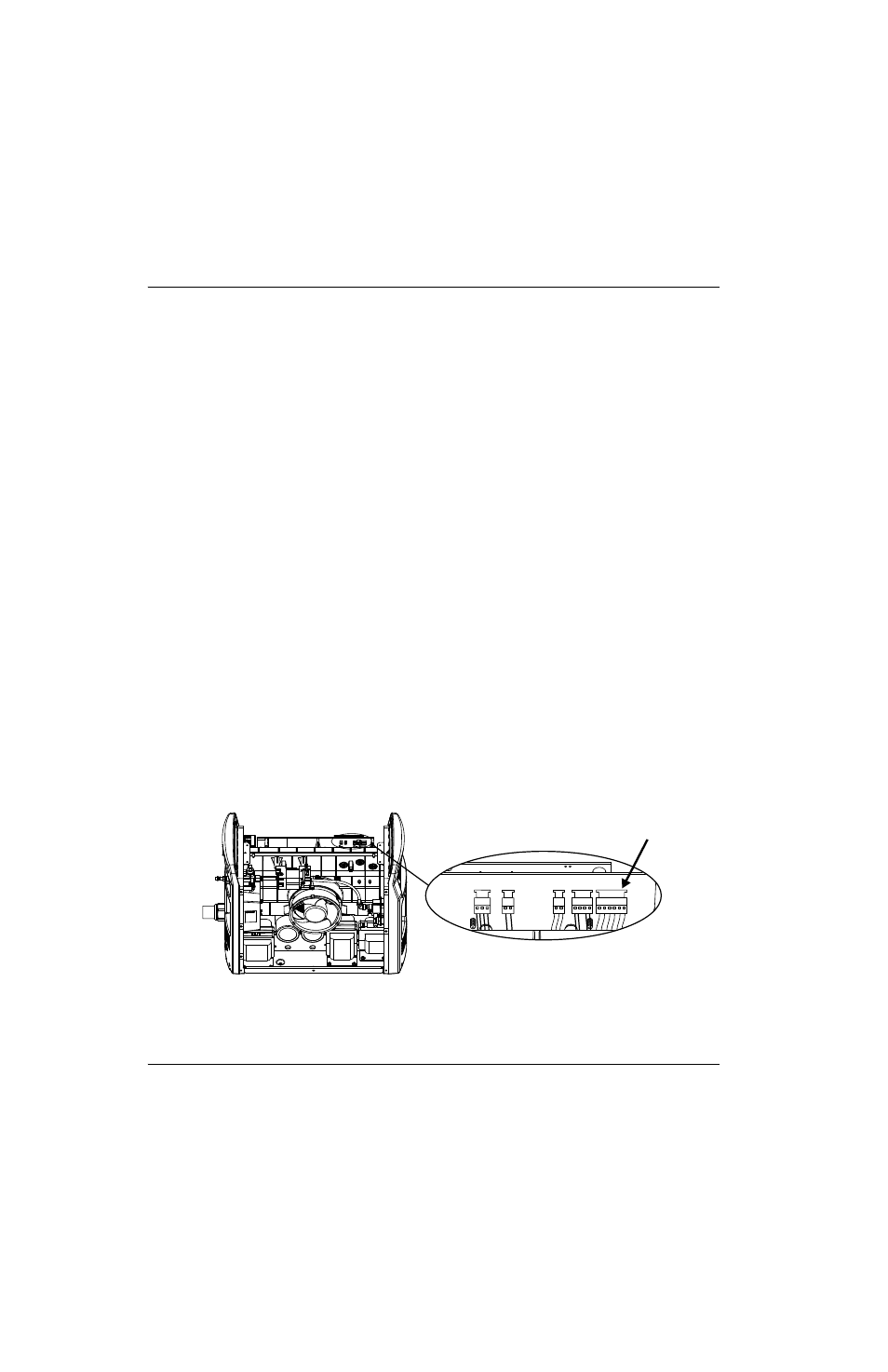

Abbildung 84
3. Ziehen Sie die Netzdrähte des Magnetventils und den Steckverbinder durch die linke Durchführungstülle von der
Lüfterseite der Stromquelle. Siehe Abbildung 85 auf Seite 236.
Set-Nr. Beschreibung
228882 Set: Powermax105/125 Druckregler/Magnetventil
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
