186 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Installation des Maschinenschnittstellenkabels mit Spannungsteiler-Platine
1. Stellen Sie sicher, dass die Stromquelle ausgeschaltet ist und die Strom- und Gasversorgung getrennt sind.
2. Entfernen Sie die Stromquellenabdeckung und die Komponentenabsperrung, falls dies noch nicht erfolgt ist.

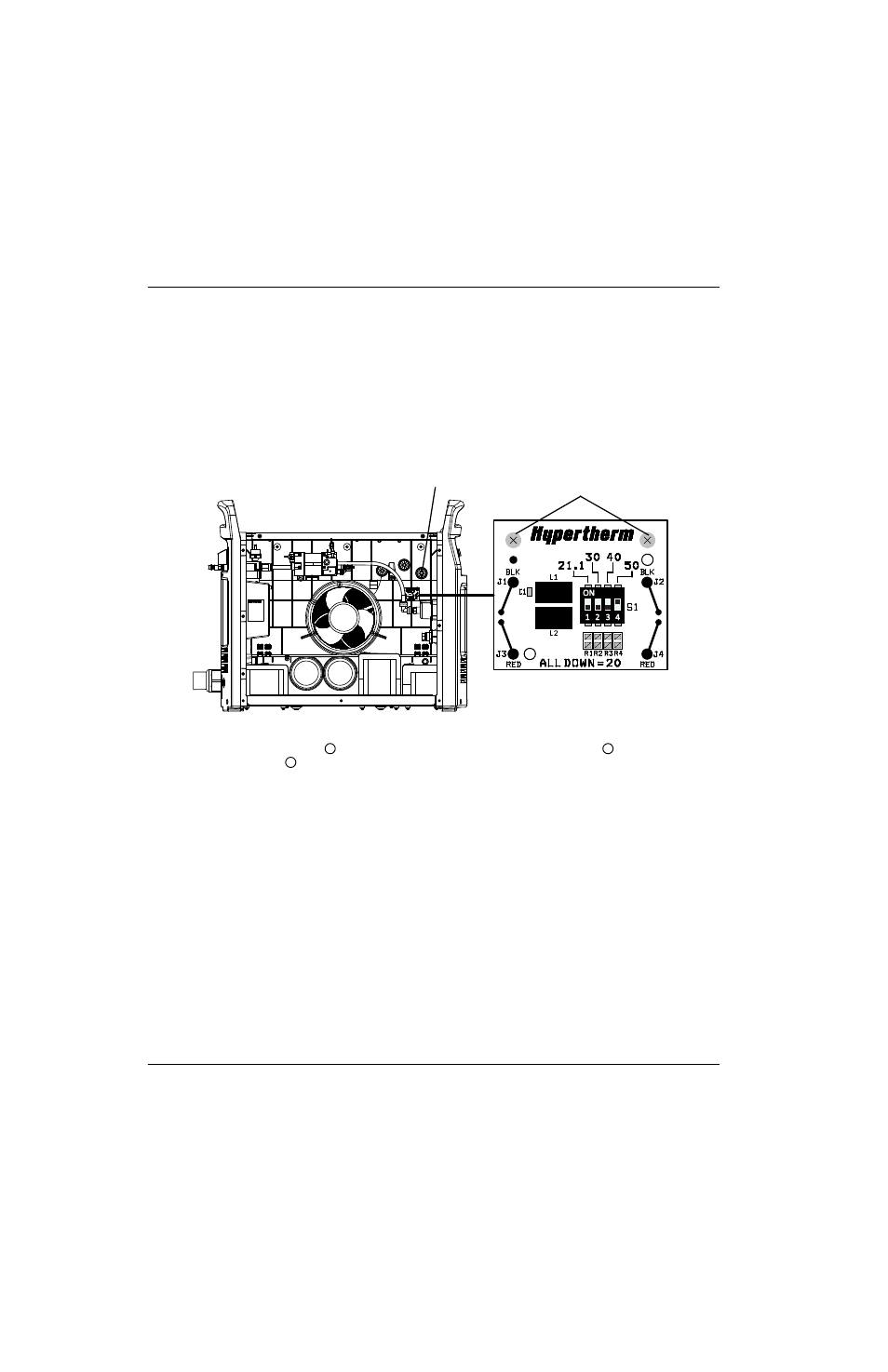

3. Bringen Sie die Spannungsteiler-Platine an der rechten Seite des Stromquellen-Lüfters an. Ziehen Sie dazu zwei der
mitgelieferten Schrauben mit 11,5 kg-cm an.
Abbildung 46
4. Führen Sie den CPC-Anschluss und die angeschlossenen Kabel über das Magnetventil und über die
CPC-Anschlussöffnung an der Rückseite der Stromquelle entlang. (Siehe Abbildung 47 auf Seite 187.)
5. Setzen Sie den CPC-Anschluss von innen in die CPC-Anschlussöffnung der Stromquelle ein. Stellen Sie sicher,
dass bei der Positionierung des Anschlusses der grün/gelbe Schutzleiterdraht am unteren Ende des Anschlusses
liegt.
6. Befestigen Sie den CPC-Anschluss durch Anziehen von zwei der mitgelieferten Schrauben mit 11,5 kg-cm. Zwei
Schrauben sind ausreichend, wenn sie in die gegenüberliegenden Ecken des CPC-Anschlusses eingesetzt werden.
Rechte Durchführungstülle
Schrauben
1 2
3
