8 – Fehlerbeseitigung und Systemtests
Test 9 – Elektronischer Druckregler
Problem: Luft strömt ununterbrochen durch den Brenner.
1. Schalten Sie das Gerät aus (OFF) und trennen Sie es von der Stromquelle.
2. Trennen Sie das Steuerkabel des elektronischen Druckreglers (J6) von der Leistungsplatine.
 Wenn die Luft weiterhin durchströmt, ersetzen Sie den elektronischen Druckregler.
 Wenn die Luft nicht mehr durchströmt, prüfen Sie die DSP-Baukarte, indem Sie sie durch eine sicher
funktionierende ersetzen. Wenn die DSP-Platine nicht das Problem ist, ersetzen Sie die Leistungsplatine.

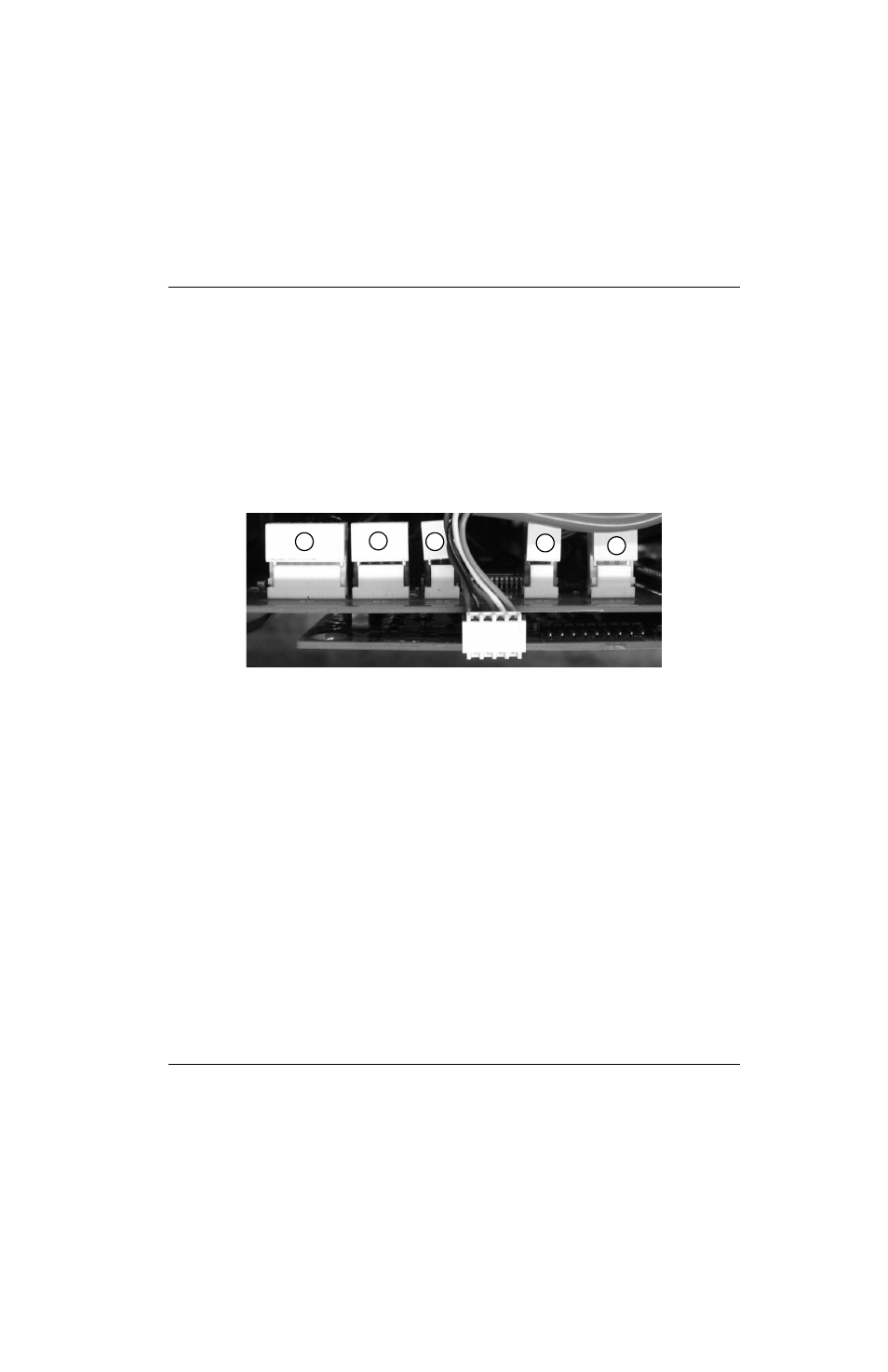

Abbildung 30
1 2 3 4 5
1 Elektronischer Druckregler (J6)
2 Druckwächter/Hilfsschütz (J5)
3 Drucksensor (J3)
4 Inverter-Temperatursensor (J2)
5 Lüfter (J1)
