Powermax125 Wartungshandbuch 808071 321

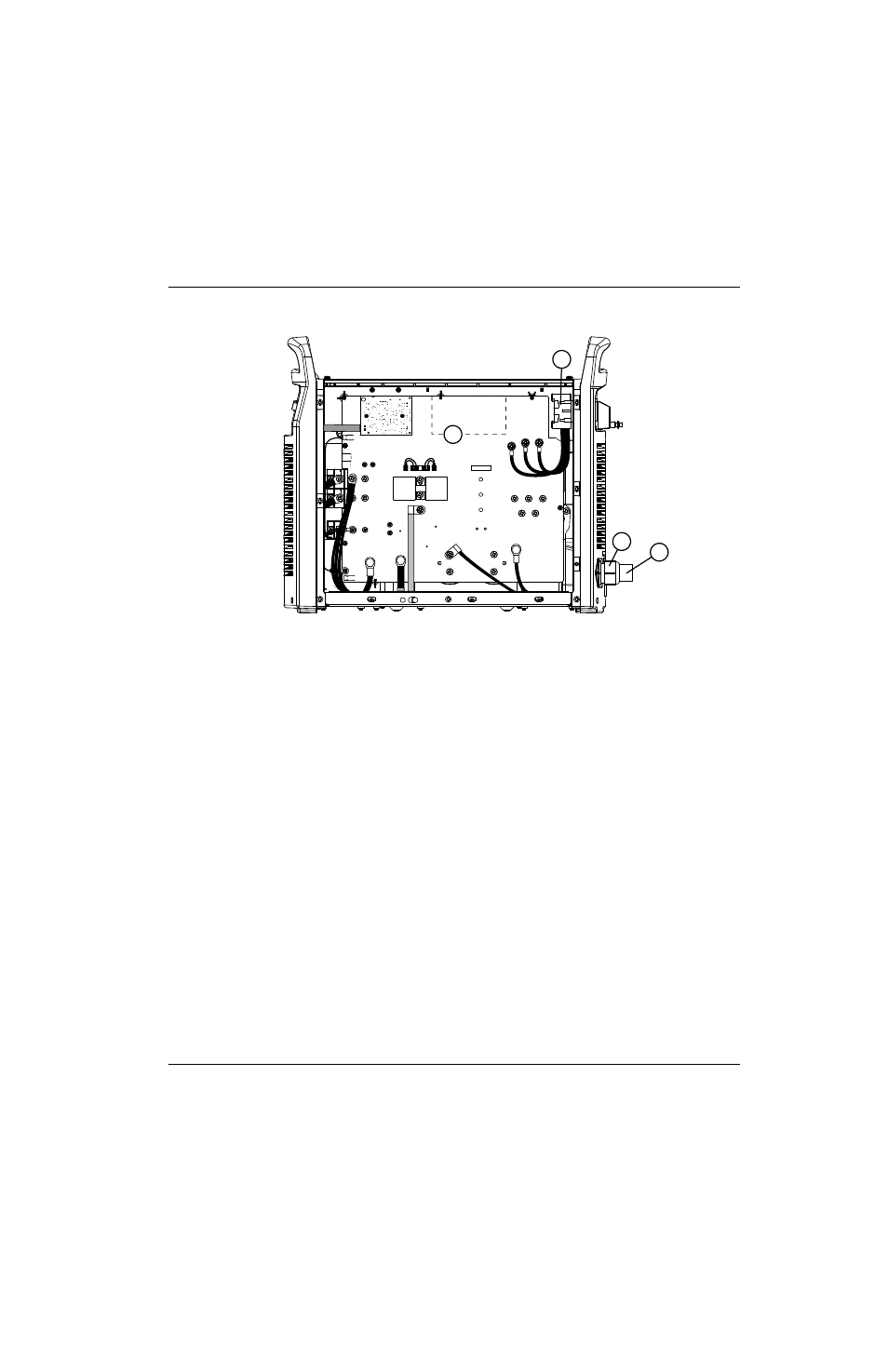

11 – Teile
400 V CE/380 V CCC
Teile-Nummer Beschreibung
1 428122 Set: Powermax125 Leistungsplatine 400 V CE/380 V CCC (141207)
2 228880 Set: Powermax105/125 Netzschalter 400 V CE/380 V CCC/480 V, 600 V CSA
3 228913 Set: Powermax105 Netzkabel-Zugentlastung 230–400 V CE;
Powermax125 Netzkabel-Zugentlastung 400 V CE
4 228886 Set: Powermax105 Netzkabel mit Zugentlastung 230–400 V CE;
Set: Powermax125 Netzkabel mit Zugentlastung 400 V CE
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
