122 Powermax125 Wartungshandbuch 808071
8 – Fehlerbeseitigung und Systemtests

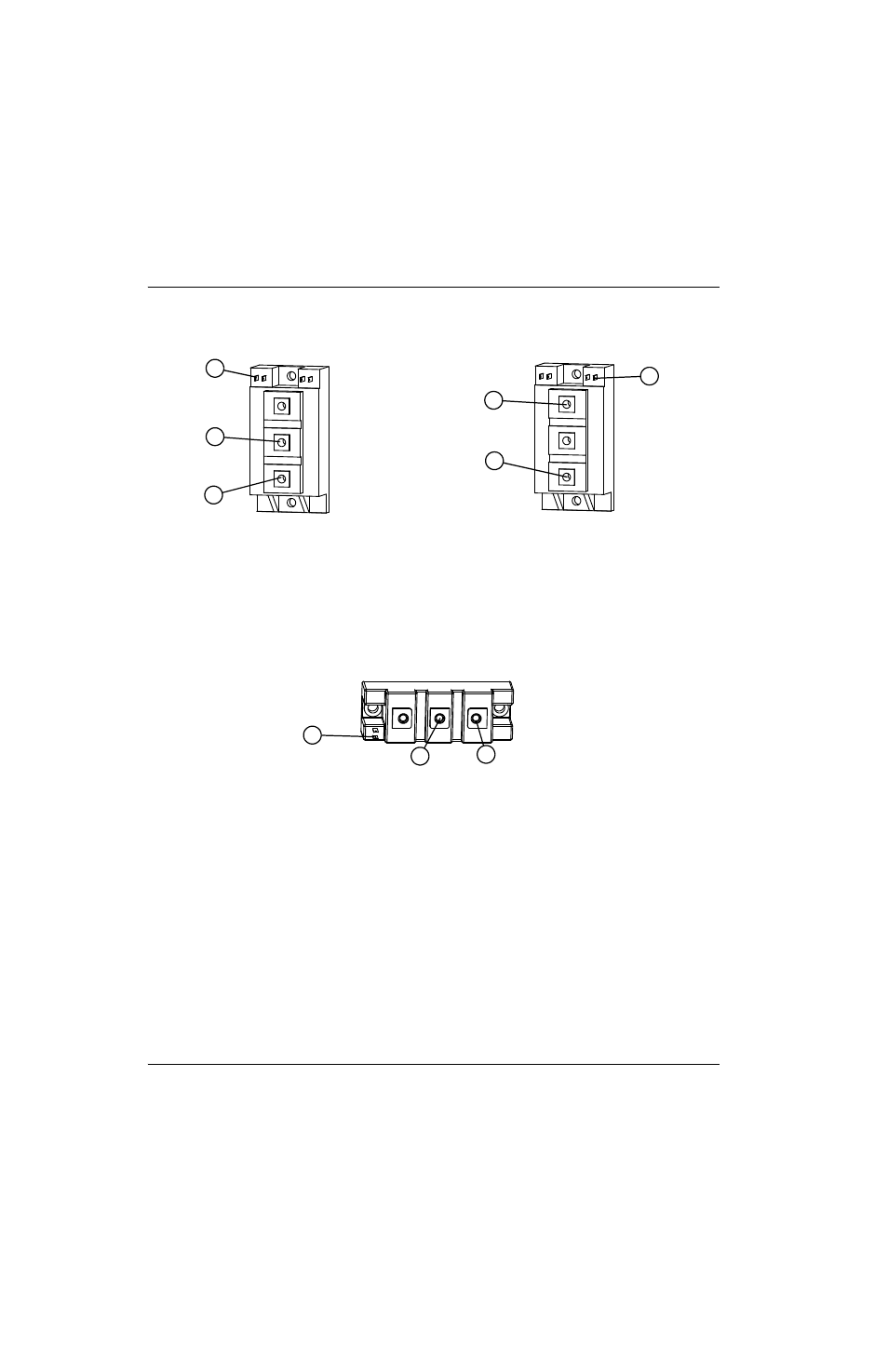

Abbildung 8 – IGBT, Invertertests
Abbildung 9 – IGBT, Pilotlichtbogen
Test 1 Test 2
1
2
3
4
5
6
1 Gelbe Leitung Gate („G2“ oder „6“)
2 Schwarze Leitung Emitter („E2“ oder „2“)
3 Rote Leitung Kollektor („C2E1“ oder „1“)
4 Rote Leitung Kollektor („C1“ oder „3“)
5 Schwarze Leitung Emitter („C2E1“ oder „1“)
6 Gelbe Leitung Gate („G1“ oder „4“)
1
2 3
1 Gelbe Leitung Gate („G2“ oder „6“)
2 Schwarze Leitung Emitter („E2“ oder „2“)
3 Rote Leitung Kollektor („C2“ oder „1“)
