Powermax125 Wartungshandbuch 808071 241
9 – Ersetzen der Stromquellenkomponenten
Ersetzen der Brenner-Schnellkupplungssteckdose
Ausbauen der Brenner-Schnellkupplungssteckdose
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
e. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Ziehen Sie den Drahtverbinder aus der Leistungsplatinenbuchse J17.
3. Trennen Sie die Düsendrähte, indem Sie die Schraube entfernen, die den Ringkabelschuh an der Leistungsplatine
sichert.

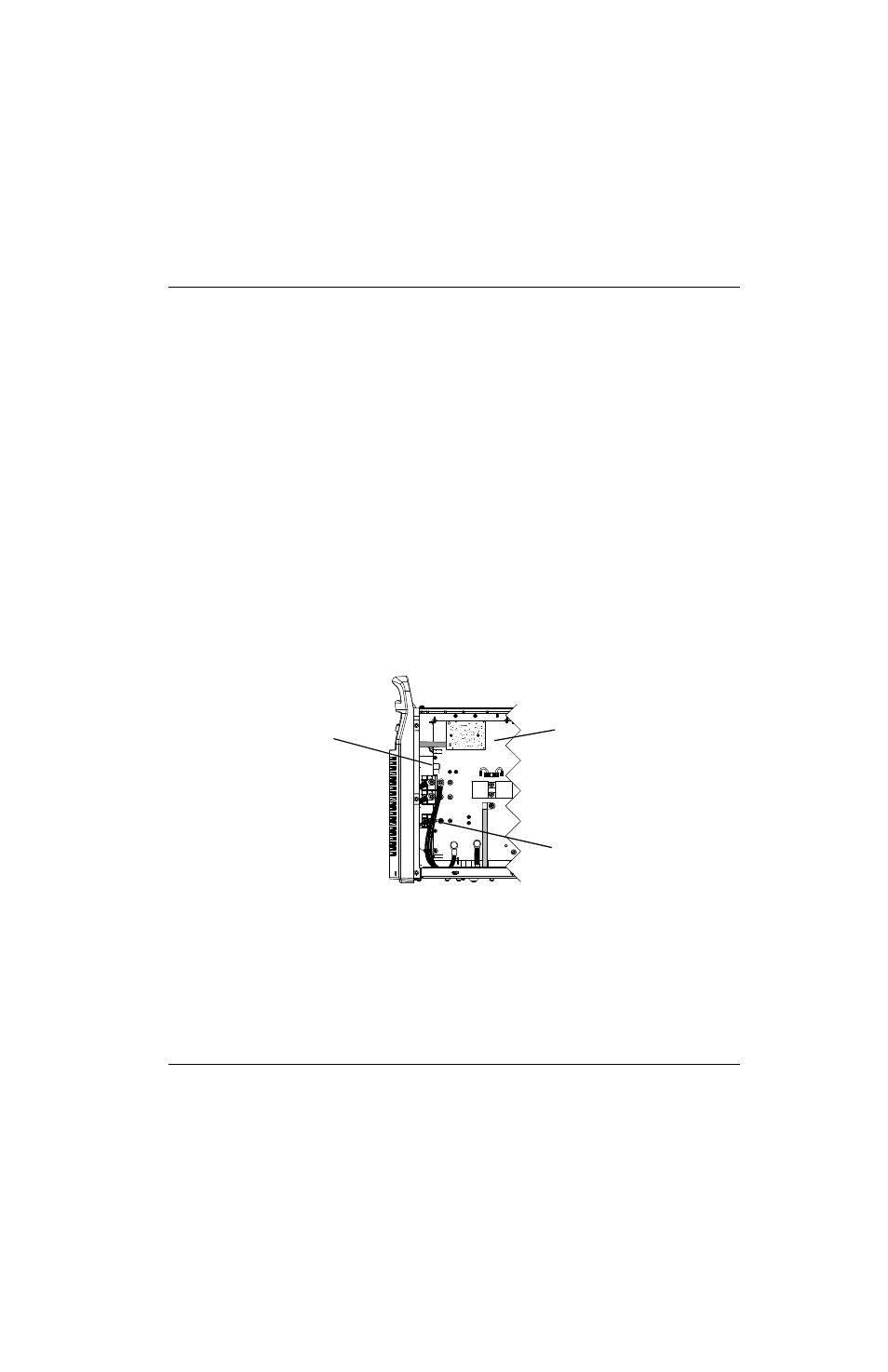

Abbildung 89
4. Ziehen Sie das Brennerschnittstellenkabel von der Lüfterseite her aus der mittleren Durchführungstülle. Siehe
Abbildung 90 auf Seite 242.
5. Ziehen Sie die Düsendrähte von der Lüfterseite her durch den Schutzmantel, der durch die Mittelplatte führt.
6. Trennen Sie den 90°-Einschubanschluss, indem Sie auf den Kunststoffring (am nächsten an der Messingmutter)
drücken und den Anschluss von der Mutter abziehen.
Set-Nr. Beschreibung
428120 Set: Powermax125 Schnellkupplungssteckdosen-Ersatzteil (Stromquellenseite)
J22
J27
WORK
LEAD
J26
_
RED J18
ORG J17
J32
J11 B R
J28
RED
J17
Düsendrahtschraube
Leistungsplatine
