9 – Ersetzen der Stromquellenkomponenten
13. Entfernen Sie die Griffschraube, die den Netzschaltergriff am Stift sichert.
14. Ziehen Sie den Netzschaltergriff gerade vom Stift ab. Wenn die weiße Kunststoffkappe nicht mit dem Griff
abgezogen wird, ziehen Sie die Kappe ebenfalls vom Stift ab.
15. Lösen Sie den rechten Rand des Netzschalter-Etiketts. Wenn die optionale RS-485-Buchse nicht eingebaut ist,
deckt das Etikett auch die rechte Seite des Eingangsgasanschlusses ab.
16. Ziehen Sie das Etikett vollständig ab, um die vier Befestigungsschrauben freizulegen, die den Netzschalter an der
Rückwand sichern.
17. Entfernen Sie die vier Befestigungsschrauben und lösen Sie den Netzschalter aus der Rückwand.
18. Entfernen Sie die drei Befestigungsschrauben an der Unterseite der Rückwand, falls dies noch nicht geschehen ist.
19. Bauen Sie die Rückwand aus.

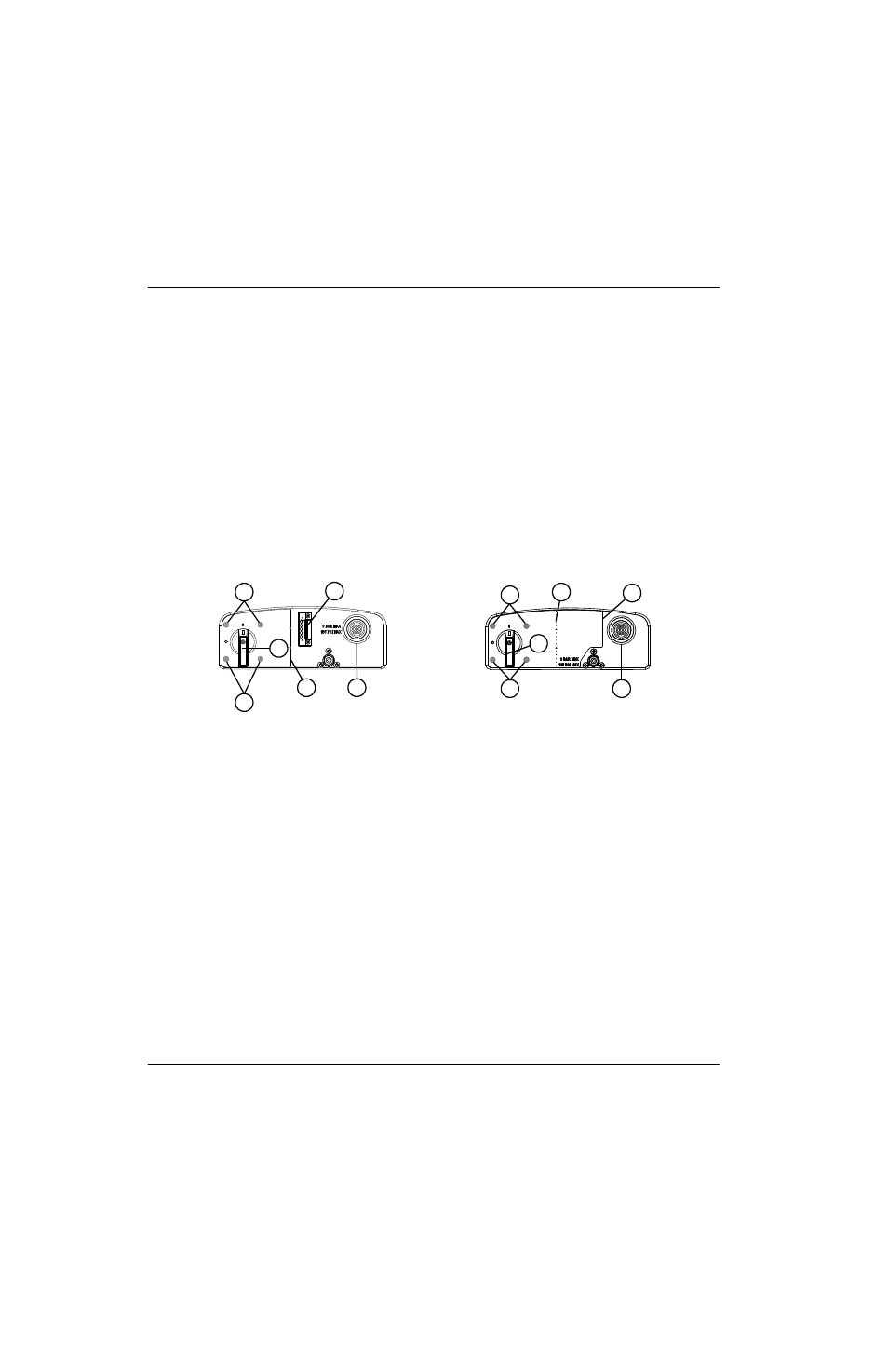

Abbildung 113 – Rückwand mit und ohne eingebauter RS-485-Buchse
1
2
3 4
5 6
2
1
1
1 3
4
1 Netzschalterschrauben (4) (hinter dem Etikett)
2 Netzschaltergriff
3 Rechter Etikettenrand
4 CNC-Schnittstelle
5 Etikettperforierung
6 Optionale RS-485-Buchse
