254 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Ersetzen des Transformators
Ausbauen des Transformators
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Lüfterhaube auf Seite 225.
2. Entfernen Sie von der Leistungsplatinenseite der Stromquelle her die beiden Schrauben, die die langen
Transformatordrähte an der Ausgangsdiodenbrücke sichern.
3. Entfernen Sie die Blech- und die Metallschraube, die die kurzen Transformatordrähte an der Leistungsplatine sichern.

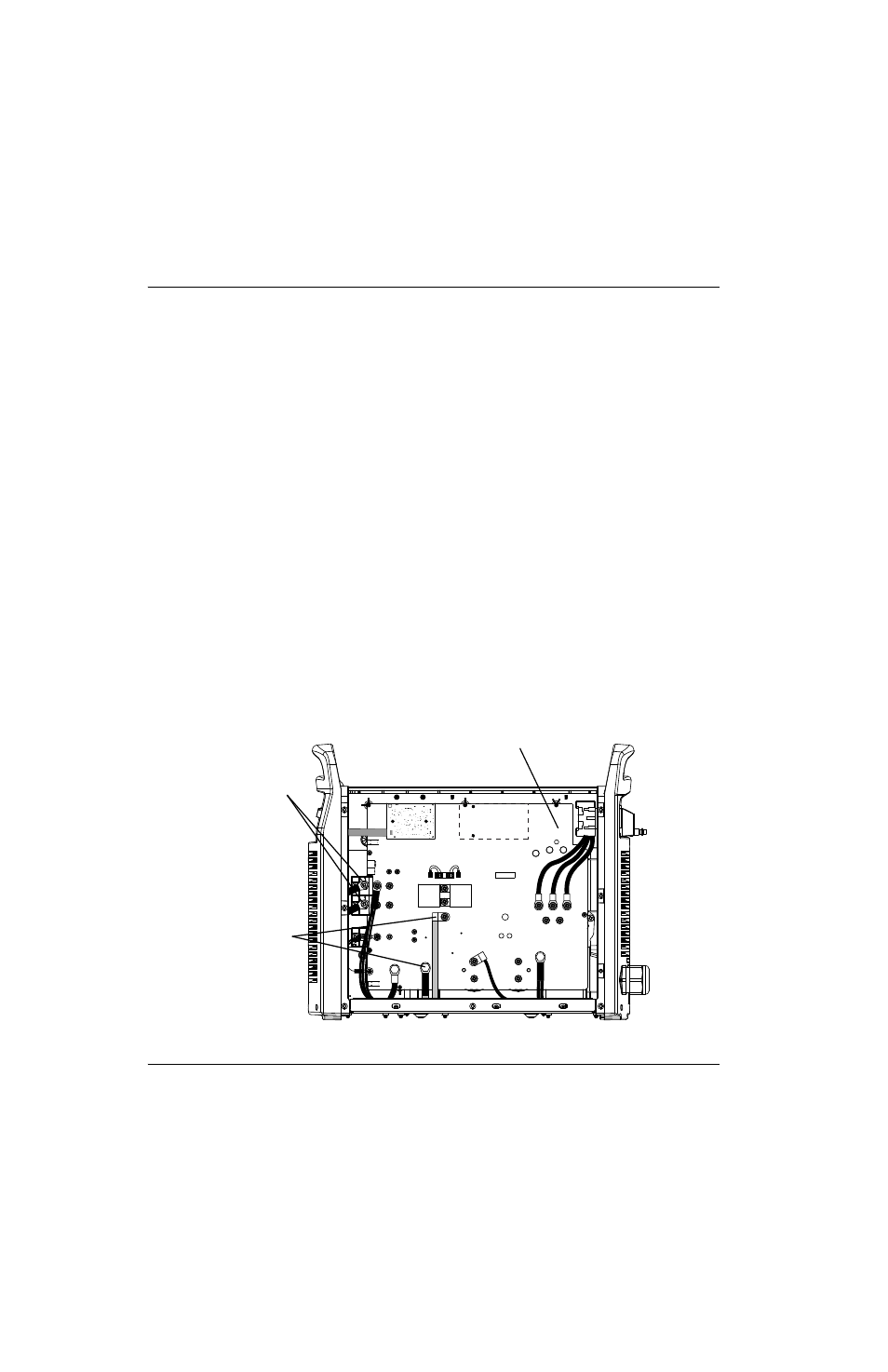

 Die in Abbildung 99 gezeigte Leistungsplatine ist ein CSA-Typ. Die Anschlüsse für die
Transformatordrähte sind bei allen Typen gleich.
Abbildung 99
Set-Nr. Beschreibung
428129 Set: Powermax125 Transformator 480 V CSA
428130 Set: Powermax125 Transformator 600 V CSA
428128 Set: Powermax125 Transformator 400 V CE/380 V CCC
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG
J17
RED
J32
J11
B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Lange Transformatordrähte
Kurze Transformatordrähte
Leistungsplatine
